Природа промышленных и встроенных систем значительно изменилась за последние годы, так как оборудование занимает меньше места и работает с более жесткими допусками в суровых условиях. Эти факторы, в сочетании с увеличением объема данных из-за роста Интернета вещей (IoT), делают целостность и долговечность разъемов критически важными.
Выбор разъемов — это важный аспект проектирования системы, который должен соответствовать не только текущим требованиям, но и будущим, учитывая быструю эволюцию этих отраслей. Рассмотрим семь ключевых факторов, которые разработчикам систем необходимо учитывать при выборе разъемов, чтобы подготовить приложения к будущему, не превышая бюджет.
1) Вибрация
Современные промышленные среды все чаще характеризуются работой оборудования в непосредственной близости друг от друга. Это означает, что современные системы мониторинга и автоматизации подвергаются более высоким уровням вибрации, особенно от двигателей и другого тяжелого оборудования.
Разъемы должны выдерживать такие условия, чтобы обеспечивать надежность работы. Хотя исторически эта проблема не считалась критической, устойчивость к вибрации теперь является необходимостью. Высоконадежные (HRI) разъемы работают даже в самых экстремальных условиях, но зачастую их стоимость выходит за рамки бюджетов большинства промышленных и встроенных систем.
Многие разработчики разъемов стремятся внедрять технологии из HRI-устройств в промышленные разъемы, что повышает их надежность.
2) Размер

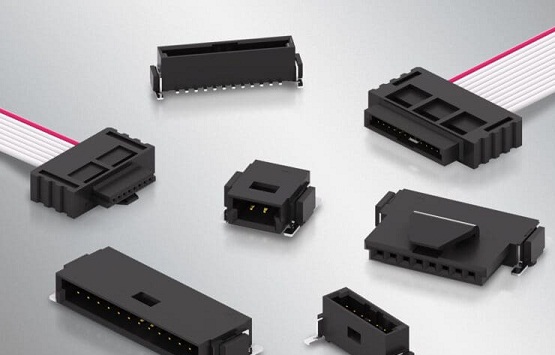

Миниатюризация современных систем и стремление к интеграции большего количества функций в меньших габаритах создают спрос на компактные разъемы с низким профилем. Это также касается шага разъемов, позволяя размещать больше контактов на меньшей площади.
Однако уменьшение размеров разъемов — не единственный способ оптимизации пространства. Разработчики должны учитывать всю систему в целом: можно ли уменьшить количество контактов?
Альтернативой являются гибридные разъемы, объединяющие питание и сигнальные линии в одном корпусе, что сокращает общее количество разъемов.
3) Сложность конструкции
Использование компактных разъемов с минимальным шагом требует высокой точности при производстве печатных плат, а при несовершенном выравнивании увеличивается вероятность отказов, особенно при многократных соединениях и разъединениях.

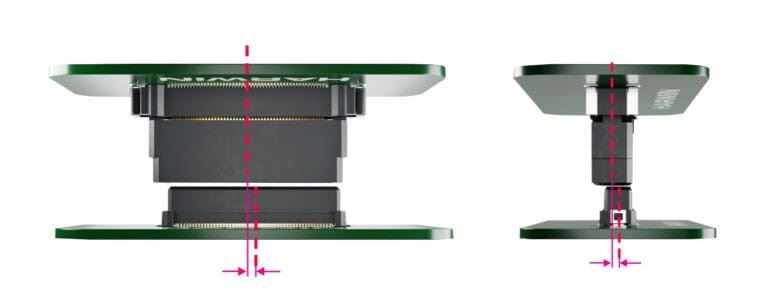

Сокращение количества разъемов на плате снижает риск несовмещения и увеличивает допуски конструкции. Недавно появились так называемые "плавающие" разъемы, которые учитывают допуски и объединяют в себе питание и сигнальные линии. Например, в марте 2024 года компания Harwin представила линейку плавающих разъемов Flecto. Эти прецизионные разъемы с высокой плотностью контактов компенсируют несовмещение до ±0,5 мм по осям X и Y, обеспечивая высокую скорость передачи данных и поддержку гибридных соединений.
4) Электромагнитные помехи (EMI)
По мере того как оборудование размещается ближе друг к другу, а электронные системы становятся сложнее, возрастает риск электромагнитных помех (EMI), которые могут нарушать работу чувствительной электроники и ухудшать целостность сигнала.
Для защиты от EMI разработчики должны учитывать будущее рабочее окружение и возможные уровни помех. В некоторых случаях можно использовать стандартные соединения "плата-плата", такие как Kontrol, но также стоит рассмотреть экранированные кабельные сборки и оболочки для защиты от EMI.
5) Скорость передачи данных
С развитием промышленного Интернета вещей (IIoT) современные системы требуют все более высоких скоростей передачи данных, и этот тренд будет продолжаться. Проектируя системы, разработчики должны учитывать не только текущие потребности в скорости передачи данных, но и будущие.
Важно понимать, что скорость передачи данных зависит не только от разъема, но и от схемы разводки цепей. Поэтому перед внедрением нового разъема необходимо проверять его производительность в конкретной схеме.
6) Количество циклов соединения (износоустойчивость)
Еще один важный аспект — количество соединений и разъединений, которые должен выдерживать разъем. Разработчики должны оценить ожидаемое количество подключений за срок службы устройства и определить, достаточно ли стандартного разъема или требуется HRI-модель.
Как и в случае с виброустойчивостью, технологии, разработанные для HRI-разъемов, постепенно внедряются в более доступные линейки продукции ведущих производителей разъемов.
7) Надежность цепочки поставок
Для обеспечения устойчивости системы в будущем важно учитывать цепочку поставок компонентов. Многие разработчики уже практикуют двойное резервирование поставок.
Однако надежность цепочки поставок зависит от добросовестности поставщиков. В последние годы увеличилось количество поддельных и некачественных компонентов, а также недобросовестных поставщиков, принимающих заказы на товар, которого у них нет. Чтобы избежать мошенничества, компании должны проверять подлинность поставщиков и сотрудничать с надежными дистрибьюторами.
