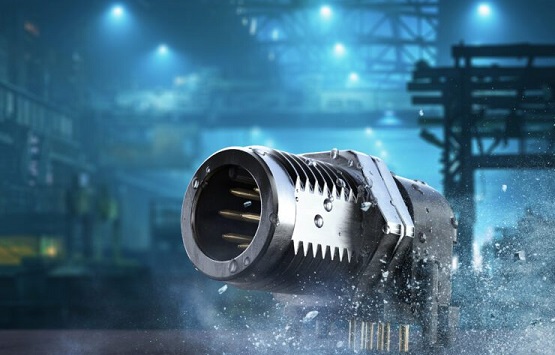

Метрические разъемы, также называемые разъемами типа М и метрическими круглыми разъемами, представляют собой стандартизированный круглый разъем, который широко используется в промышленных приложениях, включая робототехнику, оборудование для автоматизации производства и сенсорные системы. Они имеют цилиндрическую форму и оснащены надежным механизмом блокировки, чтобы гарантировать герметичность соединений в условиях ударов и вибрации.
Они используют метрические размеры и определяются измерением внешнего диаметра в миллиметрах, в настоящее время M5 является наименьшим метрическим разъемом (диаметр 5 мм), а M40 – наибольшим (диаметр 40 мм). Метрические разъемы определяются на основе их размера, а также других характеристик, включая требования к питанию и сигналу.
Первые метрические круглые разъемы были разработаны в 1980-х годах компанией Binder. Компания Binder разработала разъем M12, который остается самым популярным и широко применяемым размером в серии.
Ни один единый всеобъемлющий стандарт не применяется ко всем метрическим разъемам (круглые разъемы типа M, такие как M5, M8, M12, M16 и M23). Вместо этого каждый размер или тип метрического разъема соответствует набору стандартов, основанных на конкретном применении, конфигурации контактов и использовании в промышленных системах. Например, разъемы M5, M8 и M12 обычно соответствуют серии стандартов IEC 61076-2, но специальные стандарты, такие как IEC 61076-2-104 для M8 и IEC 61076-2-101 для M12, определяют детали для этих размеров, обычно используемых в промышленной автоматизации и сенсорных сетях. Между тем, более крупные разъемы соответствуют IEC 61076-2-106 (M16) и IEC 61076-2-107 (M23). Эти разъемы часто используются для более мощных приложений, таких как двигатели, машины и промышленное распределение электроэнергии.

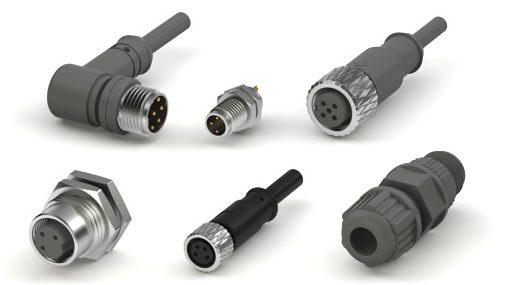

Метрические разъемы можно монтировать несколькими способами в зависимости от области применения, конструкции оборудования и окружающей среды. Обычные типы монтажа для этих разъемов включают монтаж на панель, монтаж на печатную плату, монтаж на линейное соединение, фланцевый монтаж, монтаж на DIN-рейку, монтаж на переборку, монтаж под прямым углом и свободное крепление или монтаж на кабель.
Стандартные метрические разъемы обычно рассчитаны на 100–500 циклов сопряжения. Однако промышленные или усиленные типы часто рассчитаны на 1000 циклов сопряжения, а экстремальные и критически важные типы рассчитаны на 5000 и более циклов.
Метрические разъемы поставляются с различными штыревыми или контактными позициями в зависимости от конкретной модели и области применения. Эти позиции указывают, сколько отдельных соединений (для сигналов или питания) может обрабатывать разъем. Обычно, чем больше размер, тем больше позиций, M5 имеет 3 или 4 (сигнальные, силовые и базовые соединения датчиков), в то время как M23 имеет до 23 позиций для сложных серводвигателей и тяжелых промышленных функций.
Чтобы обеспечить надежную работу, долговечность и совместимость с приложением, проектировщикам следует учитывать несколько ключевых факторов, касающихся контактов, включая материалы (латунь, серебро, фосфористая бронза) и покрытие (золото, серебро или платина).
Каждый разъем имеет определенные номиналы тока (ампера) и напряжения, в зависимости от размера контактов и используемого материала. Контакты большего размера, как правило, обеспечивают более высокую токовую емкость.
Метрические круглые соединители широко используются на различных рынках благодаря своей прочности и универсальности. В частности, появление промышленной автоматизации вдохновило на новые инновации в этом типе соединителей.
