Разъемы в электронике играют важную роль, обеспечивая соединение между различными компонентами системы. Среди множества разновидностей разъемов, SMB (Sub-Miniature type B) и SMC (Sub-Miniature type C) занимают особое место благодаря своим компактным размерам и универсальности применения.

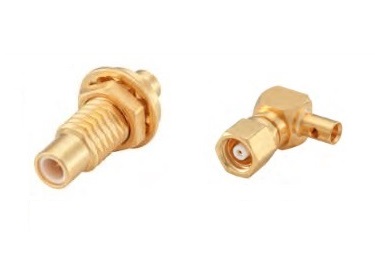

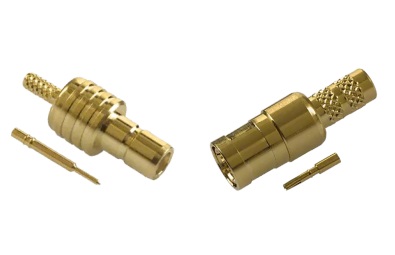

Коаксиальные радиочастотные разъемы SMB и SMC были впервые разработаны в 1960-х годах как сверхминиатюрные разъемы для установки на радиочастотный кабель и оборудование. SMB предлагает быстроразъемное соединение с защелкой, а SMC имеет винтовой соединительный механизм с резьбой № 10-32UNF, который подходит для работы в тяжелых условиях с высокой вибрацией.
Разъемы доступны в версиях 50 Ом и 70 Ом. SMB был разработан для использования в диапазоне от постоянного тока (0 Гц) до 4 ГГц, а SMC имеет максимальную рабочую частоту от 6 до 12,4 ГГц.
Разъемы SMB и SMC используются в радиооборудовании и электронных приборах на рынках телекоммуникаций, медицины, промышленности, автоматизации производства и робототехники.
Разъем SMB представляет собой тип коаксиального разъема, разработанного для использования в приборах, требующих компактных размеров и хорошего электрического контакта. Он был впервые введен в конце 1960-х годов и с тех пор стал широко распространенным стандартом для подключения радиочастотных устройств, таких как антенны, радио и телевизионное оборудование.
Основные характеристики разъема SMB включают в себя:
- Компактные размеры: SMB имеет маленький размер, что делает его идеальным выбором для применений, где пространство ограничено
- Отличное высокочастотное соединение: этот разъем обеспечивает надежное соединение при работе с высокими частотами, что делает его идеальным для использования в системах связи
- Многоразовое соединение: разъемы SMB часто используются в приложениях, требующих многократного соединения и разъединения, таких как тестовое оборудование
Разъем SMC также является типом коаксиального разъема, который обеспечивает аналогичные характеристики компактности и электрического соединения, как и SMB. Однако он имеет некоторые отличия, делающие его более подходящим для определенных приложений.
Вот несколько ключевых характеристик разъема SMC:
- Винтовое соединение: основное различие между SMC и SMB заключается в методе соединения. SMC использует винтовое соединение, что делает его более надежным в условиях вибрации и вибрации, чем SMB
- Универсальность применения: SMC разъемы широко применяются в различных отраслях, включая телекоммуникации, аэрокосмическую промышленность, медицинское оборудование и автомобильную промышленность
- Высокие частоты: SMC обеспечивает отличное высокочастотное соединение, что делает его подходящим для применений, где требуется передача данных на высоких частотах
Выбор материалов и типа покрытия поверхности этих разъемов диктуется экологическими требованиями эксплуатации. Для работы в суровых условиях требуются версии популярных стандартов со степенью защиты IP68 и конструкции, разработанные по индивидуальному заказу. SMC можно считать разъемом с обратной полярностью, поскольку гнездовые разъемы имеют штекер/штырь, а штекерные разъемы имеют гнездо для центрального контакта. Существуют еще разъемы SSMB и SSMC – это уменьшенные версии разъемов SMB и SMC.
Разъемы SMB и SMC доступны у многих производителей, включая Amphenol, COAX Connectors Ltd., Cinch Connectivity Solutions, Hirose Electric, ITT Cannon, Radiall, Rosenberger, TE Connectivity, Delta Electronics Manufacturing, HUBER+SUHNER, Telegartner и VidaRF.
Разъемы SMB и SMC представляют собой важные компоненты в мире электроники, обеспечивая надежное соединение в приложениях с ограниченным пространством и высокими частотами. Выбор между этими двумя типами разъемов зависит от конкретных требований приложения, таких как условия эксплуатации, частотные характеристики и тип соединения. Благодаря своей надежности и компактности, SMB и SMC остаются важными элементами в различных отраслях и областях применения электроники.
