Высокоскоростные разъемы
Вряд ли будет преувеличением сказать, что разъемы заставляют мир вращаться. Например, в 2017 году стандартный автомобиль имел в своем составе в среднем 274 отдельных разъема, и ожидается, этот показатель растет примерно на 5% в год. Большинство этих разъемов имеют несколько, если не десятки, конкретных характеристик, которые обеспечивают критически важные функции и информацию для работы автомобиля. Но автомобильные приложения имеют очень мало разъемов по сравнению с продуктами, ориентированными на вычислительную электронику, такими как компьютеры, серверы и коммуникационное оборудование.
Поскольку мир продолжает использовать эти очень сложные электрические системы, важность этих высокоскоростных и надежных разъемов станет более высокой, чем когда-либо прежде. Здесь мы рассмотрим некоторые из самых популярных типов высокоскоростных разъемов, представленных сегодня на рынке, а также наиболее распространенные способы их использования.

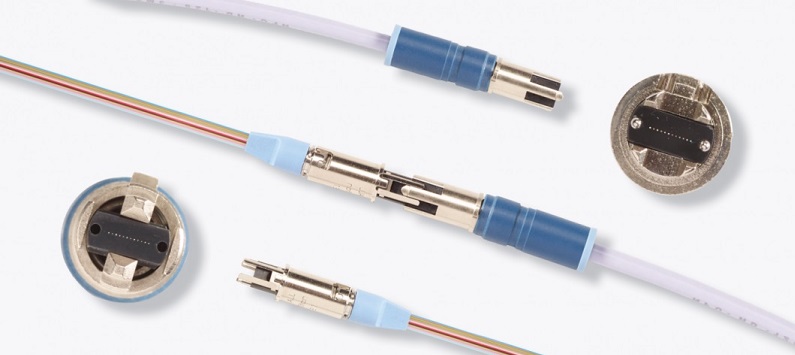

Волоконно-оптические разъемы
Волоконно-оптические разъемы являются золотым стандартом для высокоскоростной передачи данных. Они способны обеспечивать скорость передачи данных до 1 петабита в секунду (125 терабайт/с) — это эквивалент скорости передачи данных, необходимой для одновременной трансляции 10 миллионов каналов контента формата 8K. Хотя этот показатель скорости является мировым рекордом, а не общепринятым, он свидетельствует об ошеломляющих скоростях, которых потенциально могут достичь волоконно-оптические разъемы.
Волоконно-оптические соединители намного дороже, чем традиционные соединители на основе проводников (например, медные). Скорость оптоволокна остается непревзойденной – она часто используется в высокопроизводительном коммуникационном оборудовании, компьютерных серверах, критически важной дальней связи и даже подводной межконтинентальной связи.

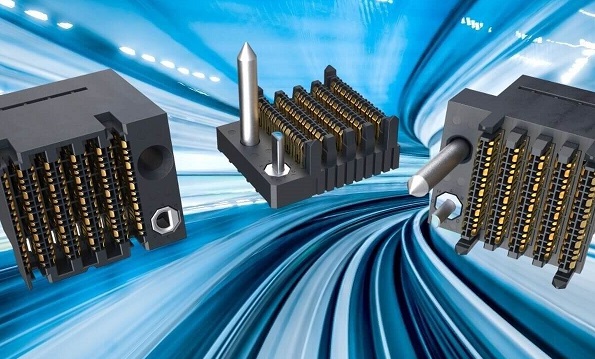

Разъемы объединительной платы
Соединители и разъемы объединительной платы используются в высокопроизводительных приложениях с высокой плотностью соединений, таких как межплатные соединения. Часто они достигают скорости передачи данных более 10 Гбит/с. Например, соединитель объединительной платы MULTIGIG RT 1410188-3 от TE Connectivity обеспечивает сверхвысокую производительность для сложных межсоединений. Он может достигать почти 25 Гбит/с по 112 независимым контактам, соответствует стандартам вибрации VITA и даже подходит для применения в военном и авиационном оборудовании.
Разъемы объединительной платы часто используются в сочетании с высокоскоростной сигнальной связью и сетями в высокопроизводительных приложениях, где плотность и скорость являются главным приоритетом.

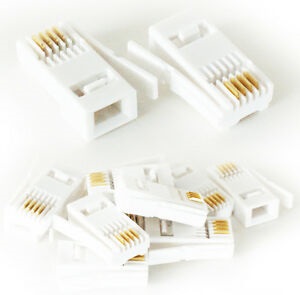

Телекоммуникационные и телефонные разъемы
Телекоммуникационные и телефонные разъемы – это высокоскоростные разъемы, созданные для индустрии связи. Они часто используют основу из волоконно-оптических и проводных соединений. Например, подключаемый разъем ввода/вывода CXP 2149152-1 компании TE Connectivity может достигать 12,5 Гбит/с на канал с общей пропускной способностью 150 Гбит/с. Он соответствует стандартам InfiniBand CXP 12x QDR и IEEE 100 Ethernet Гбит/с.
Эти разъемы предназначены для высокоскоростных сред передачи данных, а это означает, что они часто используют множество средств по подавлению электромагнитных помех, радиаторы и минимальную занимаемую площадь.

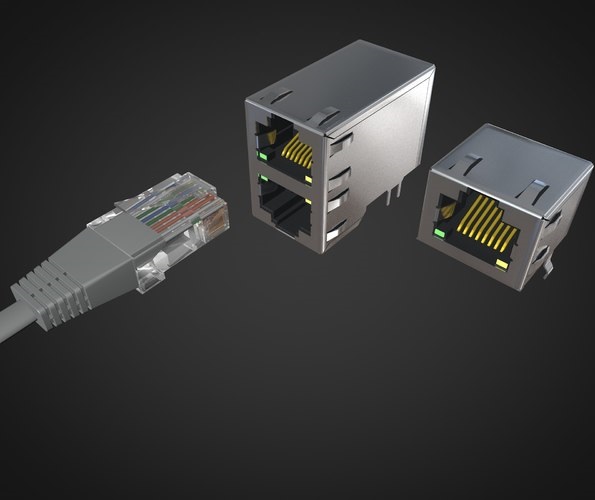

Высокоскоростной Интернет — Ethernet-коннекторы RJ45
Несмотря на то, что они являются подмножеством телекоммуникационных и телефонных разъемов, разъемы RJ-45 являются синонимами разъемов «высокоскоростного Ethernet». Они способны развивать скорость до 40 Гбит/с. Скорость разъемов RJ-45 ограничена кабельными стандартами IEEE Ethernet, а категория 8.2 достигает максимальной скорости передачи данных 40 Гбит/с. Наиболее распространенные современные высокоскоростные разъемы Ethernet совместимы с категорией 6a (Cat6a), что означает, что они обеспечивают скорость около 10 Гбит/с.
Например, PX0893 от Bulgin Limited представляет собой экранированный соединитель RJ-45, совместимый с Cat6a, используемый для приложений с прямым монтажом панели на печатной плате.
Выводы
Высокоскоростные разъемы используются почти во всех электронных приложениях на планете. Независимо от того, соединяют ли разъемы ваш компьютер с Интернетом или соединяют подводные оптоволоконные кабели с центрами обработки данных, они играют решающую роль в нашей современной жизни. Высокоскоростные разъемы часто работают только при низком напряжении и используют высококачественные проводники и среды передачи данных. Это означает, что они часто могут быть довольно дорогостоящими, но их важность в нашем образе жизни бесценна.
