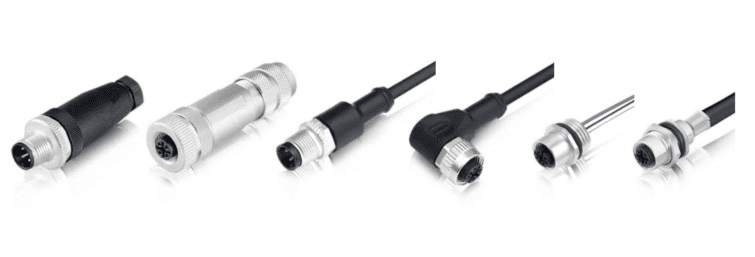

Разъемы M12 представляют собой метрические круглые разъемы со стопорной резьбой 12 мм, используемые в промышленной автоматизации и других приложениях, работающих в суровых условиях, где необходимы компактные, прочные и надежные соединения для питания, передачи сигналов и данных. Как один из наиболее часто используемых разъемов на промышленном рынке, M12 считается основой концепции Индустрии 4.0, и в заводской автоматизации они используются для приводов, датчиков, промышленного Ethernet и полевых шин.
Разъем M12 является частью семейства круглых разъемов M-типа (от M5 до M12), которые идентифицируются по диаметру внешней резьбы. Стандартизованные в соответствии с IEC-61076-2-101, они представляют собой универсальный тип продукции, и производители предлагают широкий спектр запорных механизмов и других опций. Согласно стандарту, этот разъем взаимозаменяем и обратно совместим с другими интерфейсами M12 с той же кодировкой, включая совместимость между производителями. Они обеспечивают пропускную способность до 10 Гбит/с, питание до 16 В и могут быть настроены для поддержки протоколов Profinet, SPE и полевой шины.
Немецкая компания по производству разъемов Lumberg представила интерфейс разъема M8/M12 на Ганноверской ярмарке в 1985 году. Первоначально он был разработан как водонепроницаемая альтернатива старому разъему датчика RK30, который в то время широко использовался на предприятиях автомобильной промышленности. M12 теперь доступен у многих производителей.
- Стандарты: Разъемы M12 соответствуют стандарту IEC 61076-2-101:2012. Исходный стандарт IEC был опубликован в 2003 году и в настоящее время находится в третьей редакции. В 2021 году был выпущен новый двухтактный стандарт M12, известный как IEC 61076-2-010;2021.
- Формирование наименования: Чтобы предотвратить неправильное соединение, круглые разъемы семейства M доступны в определенных вариантах кодирования наименования, которые определяют количество и расположение контактов. M12 доступны в вариантах A (3–17 полюсов), B (2, 4 или 5 полюсов, в основном используются в приложениях Profibus и Interbus), C (3–6 полюсов; включает двойной шпоночный паз для предотвращения неправильного соединения), D (4 -полюса; стандартно для полевых устройств Ethernet, ProfiNet и EtherCat и промышленных кабелей CAT5e), K (5 полюсов (4+PE); номинал до 630 В переменного/постоянного тока), L (4 полюса или 5 полюсов (4+PE) с номинальный ток до 16 А на полюс и максимальное номинальное напряжение 63 В переменного/постоянного тока), S (3-полюсный (2+PE) или 4-полюсный (3+PE)), T (предназначен для подключения питания постоянного тока; номинальный до 63 В постоянного тока/переменного тока, 4 полюса, каждый из которых рассчитан на ток 12 А), X (8 полюсов, до 10 Гбит/с) и Y (питание и данные в одном кабеле; 8 полюсов разделены на две группы по 4, которые гальванически развязаны металлической маркировкой в виде буквы Y).
- Контакты: M12 доступны с 3, 4, 5, 8 и 12 контактами. Пользователи должны выбрать правильное количество контактов для конкретных приложений. Для датчиков и силовых приложений требуются 3 и 4 контакта, PROFINET и Ethernet требуют количества контактов 4 и 8, Fieldbus, CAN-шина и DeviceNet обычно используют 4- и 5-контактное количество контактов, и 12 контактов используются для требований к сигналу.
- Рекомендации по выбору кабеля: Разъемы M12 обычно используются с типами кабелей Cat5e и Cat6A.
- Ток: до 16 В.
- Варианты монтажа: M12 доступны в вариантах монтажа, включая сквозное отверстие, поверхностный монтаж и пайку волновой пайкой.
- Материалы: Металлы, используемые для изготовления корпусов M12, включают нержавеющую сталь, латунь, медь, золото и сплавы.
- Повышенная надежность: разъемы M12 и их кабельные сборки разработаны для обеспечения надежной работы в высоконадежных и суровых условиях окружающей среды, включая промывные и коррозийные среды, а также среды, которые характеризуются экстремальными температурами, радиацией, небрежным обращением, химическими веществами и другими факторами окружающей среды.
- Герметизация: разъемы M12 доступны в версиях IP67, IP68 и IP69. Защита от попадания жидкости и частиц является частью того, что делает этот разъем незаменимым в суровых условиях эксплуатации. Гидроизоляция и герметизация особенно важны в жидкостных и пневматических конфигурациях.
Области применения разъемов M12 следующие: Промышленность (системы автоматизации и управления производством, модули ввода-вывода, датчики, исполнительные механизмы, двигатели, приложения «Индустрия 4.0» и IIoT, возобновляемые источники энергии), Автомобильная промышленность (производство), Транспорт (тяжелое оборудование, сельскохозяйственное оборудование); станки, связь, измерение и контроль, робототехника и другие приложения.

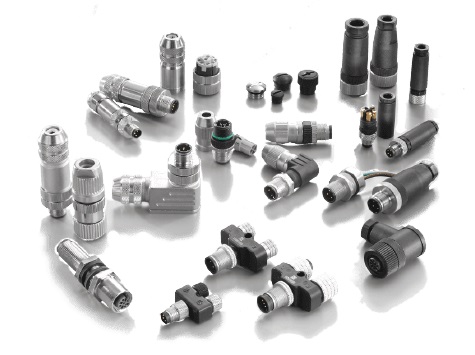

Разъемы M12 доступны во многих вариантах от многих производителей, включая Amphenol Industrial, Amphenol LTW, Binder, Bulgin, ERNI, HARTING, ITT Cannon, JAE, LEMO (доступны от PEI-Genesis), Lumberg, METZ Connect, Molex, Norcomp ( доступно у Heilind Electronics), Phoenix Contact, TE Connectivity, WAGO, Weidmüller. Например, разъемы Weidmuller M12 доступны в экранированных и неэкранированных версиях, прямых или угловых, с различной кодировкой, с натяжным зажимом, винтовыми зажимами, а также с технологией обжима и IDC. Новая серия M12 предлагает технологию push-in.
