Сетевые коммутаторы являются одним из самых фундаментальных устройств сетевой архитектуры, позволяющим соединять устройства управления и вывода на уровне производственной площадки. Часто эти сетевые коммутаторы будут выступать в качестве связующего звена между адаптерами шлюза для других протоколов и основным контроллером процесса.
Несколько функций отличают промышленный сетевой коммутатор от коммерческого или домашнего устройства. Часто они изготавливаются с повышенной степенью защиты IP для работы в тяжелых условиях, их можно монтировать на DIN-рейки внутри корпусов, и они имеют резервные источники питания для промышленных напряжений. Многие из них также часто оснащены питанием через Ethernet (PoE) и конечными разъемами M12 для многих современных требований промышленного конечного использования.
С точки зрения затрат вы можете рассчитывать на то, что даже на самый маленький высококачественный промышленный коммутатор Ethernet (часто сокращенно IE) вы потратите более 100 долларов. Для дополнительных функций и большего количества портов затраты будут намного выше. Не идите на компромиссы при выборе коммутатора Ethernet. Если это устройство выйдет из строя, это приведет к простою многих единиц оборудования, а устранение неполадок в сетевых технологиях является менее распространенным навыком среди промышленных специалистов.
Многие менее дорогие коммутаторы можно приобрести у дистрибьюторов в Интернете и в обычных магазинах, которые хорошо работают на полке в гостиной, но не предназначены для длительного использования в шкафу управления.
Для интегратора или конечного потребителя есть несколько соображений, которые необходимо взвесить, чтобы сделать правильный выбор.
Большинство производителей предлагают широкий спектр моделей, подходящих практически для любой ситуации, поэтому вы должны быть готовы ответить на несколько важных вопросов о вашей собственной системе при выборе.
- Сколько портов требуется? Модели варьируются от 4 до более чем 20 портов. Большинство самых маленьких моделей обычно имеют 5 портов, что идеально подходит для небольшого машинного центра с ПЛК, человеко-машинным интерфейсом, 1-2 ЧРП и подключением к отдельному шлюзу или параллельному машинному центру.
- Какой у вас источник питания? Часто доступны варианты с входом постоянного тока (от 12 до 48 вольт), так и переменного тока (от 24 до 220 вольт). Для большинства стандартных коммутаторов общего назначения требуется поблизости розетка на 220 В переменного тока, что может быть неудобно при размещении в шкафу управления.
- Какая скорость требуется? Стандартными требованиями являются 10/100 Мбит/с (fast Ethernet) и 1000 Мбит/с (гигабитный Ethernet). Большинство современных промышленных контроллеров рассчитаны на стандарт 10/100 Мбит/с.
- Какой интерфейс подключения вам нужен? Оптоволокно для больших расстояний, RJ45 для стандартного общего назначения или M12 для защищенных от непогоды, воздействующей на соединения. Промышленное применение – это уникальная возможность использования 5-контактных разъемов M12.
- С какими рабочими температурами вы столкнетесь? Несколько степеней допуска продукта могут существенно повлиять на работу системы. Некоторые коммутаторы будут иметь рейтинг «расширенной рабочей температуры», что, очевидно, выгодно в экстремальных условиях.
- Питание через Ethernet (PoE)? Мало того, что PoE является общим требованием, вы также должны учитывать возможности выходной мощности, часто обозначаемые как PoE, PoE+ и PoE++. Эти порты обеспечивают мощность от 15 Вт до 90 Вт в зависимости от класса стандарта PoE.
- Используете ли вы другие протоколы связи? Ethernet TCP/IP является базовым стандартом для коммутаторов, но многие из них совместимы, в частности, с PROFINET и Modbus TCP. Имейте в виду, что в некоторых сетях требуются адаптеры шлюза для создания моста между Ethernet и протоколом уровня устройства.
- Где устройство будет монтироваться? Разъемы питания расположены в разных местах вокруг коммутатора, в том числе сверху, сбоку и спереди. Высота, ширина, способ монтажа и конструкция вентилятора также должны учитываться при размещении устройства на DIN-рейке внутри корпуса.
- Должны ли вы покупать коммутатор у того же производителя, что и ваше управляющее оборудование? Многие производители предоставят дополнительные функции, улучшающие производительность при использовании с их собственным оборудованием управления, но это может стоить затрат.

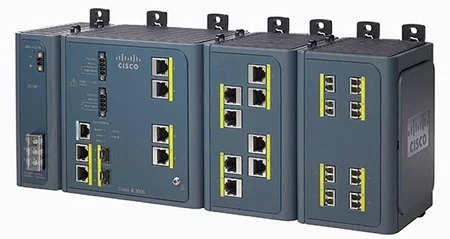

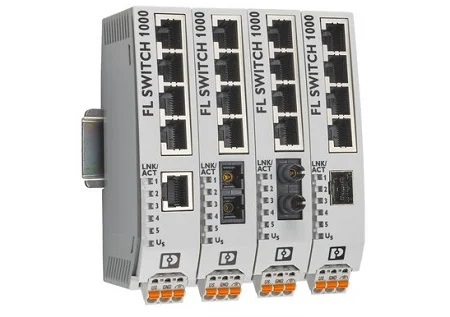

- Какие производители промышленных коммутаторов Ethernet бывают? Rockwell (Stratix 2000), Siemens (SCALANCE X-000 и X-100), Cisco (IE3000), Phoenix Contact (FL 1000), Advantech (EKI-2000), Murrelektronik (Xelity), L-Com (IES-MCG и IES-2000).
