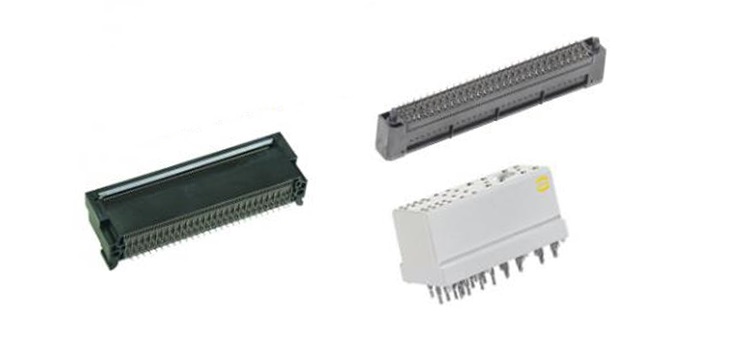

Разъемы TCA, или термокомпрессионные анизотропные (thermal compression anisotropic) разъемы, технически не являются разъемами, а скорее технологией терминации. Этот редко используемый процесс был разработан в 1970-х годах для использования в электронных и телекоммуникационных приложениях. Разъемы TCA используют жидкую полоску или твердую прокладку из проводящего материала для создания твердотельной связи.
Эту технологию можно использовать с различными типами разъемов. «Чтобы прикрепить разъем очень высокой плотности с помощью этого процесса, вы должны были бы положить полоску этой клейкой прокладки или жидкости на все контакты горизонтально, затем положить соответствующую прокладку сверху. AMP провела некоторую работу с ним, чтобы изучить его свойства, но обнаружила, что это в значительной степени непрактично. Это «странность разъема», очень узкоспециализированная ниша» – сказал технолог Роберт Халт, работавший в AMP (теперь TE Connectivity).
Термокомпрессионное соединение было впервые разработано в 1960-х и 1970-х годах как способ соединения металлических материалов без необходимости в пайке. Первые применения были в основном в аэрокосмической и оборонной промышленности, где были необходимы высоконадежные соединения. Разъемы TCA являются важным достижением в эволюции миниатюрной электроники.
Соединители TCA в основном используются в индивидуальных проектах и требуют квалифицированных операторов для правильной сборки. Несвязанная технология межсоединений, которая имеет общую аббревиатуру, MicroTCA – это модульный открытый стандарт для построения высокопроизводительных коммутируемых компьютерных систем в малом форм-факторе. MicroTCA – это спецификация архитектуры системы, а не конкретный тип разъема, и обычно не использует термическую компрессию.
В разъемах TCA используются различные высокопроводящие материалы, включая золото, медь, серебро и никель. Используются клеи, связующие материалы и пленки.
- Анизотропная проводящая пленка (ACF): тонкий слой пленки с проводящими частицами, который наносится между поверхностями для облегчения проводимости
- Анизотропные проводящие клеи (ACA): клеи, которые обеспечивают проводимость в одном направлении, используемые в сочетании с технологиями TCA
