Многопортовые разъемы объединяют несколько коаксиальных контактов в один модуль разъема, что обеспечивает более высокую плотность соединений при сокращении времени установки. Многопортовые разъемы также уменьшают форм-фактор и общую сложность системы. Выбор многопортового разъема зависит от требуемого диапазона частот, целостности сигнала и ограничений пространства – все необходимые соображения при выборе многопортового разъема для конкретного применения. Поскольку многопортовые сборки имеют стандартизированные контактные полости, они предлагают системное преимущество, заключающееся в том, что в зависимости от размера контакта в одном разъеме можно использовать модули ВЧ (коаксиальные, дуплексные, триаксиальные и другие), оптоволоконные модули и сигнальные контакты (не ВЧ).
Несколько компаний, включая Radiall, Amphenol SV Microwave, Amphenol CIT, Southwest Microwave, SOURIAU (Eaton) и TE Connectivity, предлагают коаксиальные соединительные сборки для мультипортов, включая круглые MIL-STD-38999 или прямоугольные MIL-DTL-24308 и даже ARINC-600, которые могут быть установлены опытными пользователями. Многие поставщики, такие как Samtec, HUBER+SUHNER и Rosenberger, в настоящее время предлагают мультипорты в основном как предварительно собранные блоки.

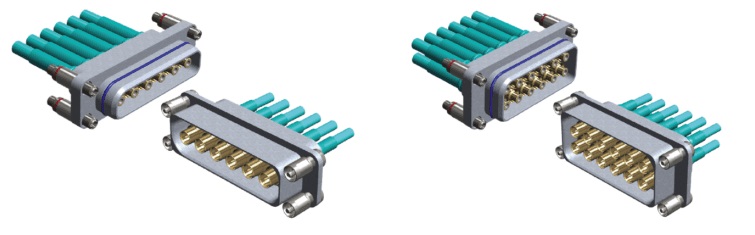

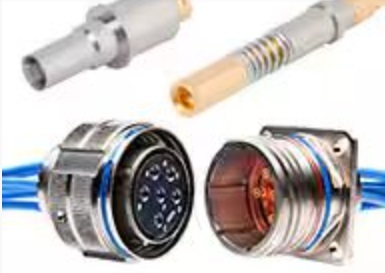

Многопортовые разъемы, используемые в высокочастотных военных и авиационных системах, должны соответствовать или превосходить электрические, механические и экологические характеристики традиционных коаксиальных разъемов, которые они заменяют. Использование стандартных промышленных разъемов оборонного стандарта в качестве базовой конструкции для многопортовых разъемов привело к принятию разъемов MIL-DTL-38999 для коммерческих сборок, а также версий, которые используют стандартные и специальные разъемы MIL-DTL-24308. Многокорпусные решения и решения с групповыми вставками включают в себя сложенные сборки Combo-D (с вставками MIL) и ARINC.
Корпуса разъемов монтируются в соответствии с некоаксиальными эквивалентами, которые различаются по сериям разъемов. Мультипорты, монтируемые на панели, могут иметь терминацию ПК. (Внимание: радиочастотные сигналы обычно плохо работают с 90-градусными терминациями, и необходимо учитывать импедансы цепей печатной платы.) В качестве альтернативы они могут иметь линии, подключенные к другим местам на печатной плате или к внутренним компонентам, и необходимо понимать электрические характеристики этих соединений.
Мультипорты сопрягаются так же, как и их стандартные аналоги. Это может быть встроенное слепое соединение, вращающееся соединение или push-pull. Это является преимуществом, поскольку сопрягается только одна пара разъемов, а не несколько отдельных пар ВЧ-разъемов.
Сами по себе коаксиальные кабели для многопортовых разъемов в основном рассчитаны на работу в диапазоне от постоянного тока до 20 ГГц, хотя уникальные (обычно миниатюрные) сборки могут работать на частоте до 125 ГГц при правильной сборке и использовании кабеля.
Большинство многопортовых разъемов имеют сопротивление 50 Ом. Многопортовые разъемы в оборонных и авиационных приложениях должны выдерживать сильные удары и вибрацию, широкий диапазон температур и функционировать в разряженных условиях на больших высотах.
Многопортовые разъемы доступны во многих вариантах от многих поставщиков, включая: Amphenol CIT, Cinch Connectivity Solutions, Molex, Nicomatic, Radiall, Rosenberger, Samtec, SV Microwave, TE Connectivity, HUBER + SUHNER, Southwest Microwave и SOURIAU (Eaton).
