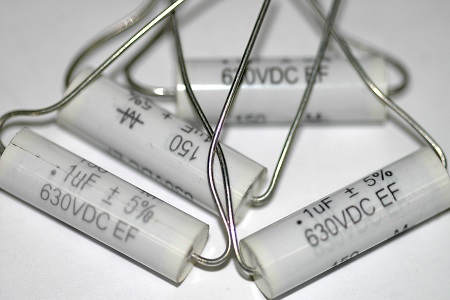

Конденсатор – это пассивный электронный компонент, который накапливает и выделяет энергию. Его уникальная характеристика позволяет блокировать сигналы постоянного тока, позволяя проходить сигналам переменного тока. На этих принципах основаны основные применения конденсаторов. В данном материале мы дадим ответы на ряд вопросов об использовании конденсаторов в электронике.
1) Какова функция конденсатора, подключенного параллельно положительной и отрицательной клеммам источника напряжения?
Ответ: Когда в цепи выпрямителя используется конденсатор, он дает хороший фильтрующий эффект. При переменном напряжении напряжение на обоих концах не может быть внезапно изменено из-за эффекта зарядки конденсатора, который обеспечивает стабильность напряжения. Когда конденсатор используется в качестве источника питания батареи, это эквивалентно короткому замыканию сигнала переменного тока батареи, что позволяет избежать увеличения внутреннего сопротивления батареи и паразитных колебаний цепи из-за падения напряжения батареи.
2) Конденсатор, включенный последовательно или параллельно, может обеспечить эффект связи в цепи. В чем разница, между наличием в схеме конденсата и отсутствию такового в схеме?
Ответ: В многокаскадной схеме усиления переменного тока из-за различных коэффициентов усиления и мощности каждого каскада значения рабочего смещения постоянного тока для каждого каскада различаются. Если уровни связаны напрямую, это приведет к смешиванию значений смещения всех уровней и невозможности нормальной работы. Свойство «пропускать сигналы переменного тока, гасить сигналы постоянного тока» не только решает проблему межкаскадной связи, но также разделяет межкаскадное смешение.
3) Допустим, имеем два конденсатора связи в основной схеме усиления, положительный полюс конденсатора и положительный полюс источника постоянного тока соединены для пропускания сигналов переменного тока и подавления сигналов постоянного тока. Может ли эта функция также быть реализована, если конденсатор будет подключен другой полярностью?
Ответ: Если полюса поменять местами, в электролитическом конденсаторе будет путь утечки, что изменит рабочую точку постоянного тока цепи и сделает схему усиления неработоспособной.
4) Какую роль играет конденсатор в резистивно-конденсаторной цепи усилителя?
Ответ: он подавляет сигнал постоянного тока, чтобы статические рабочие точки смежных усилительных цепей не зависели друг от друга и не влияли друг на друга.
5) Может ли усилитель аналоговой схемы не иметь конденсатора связи? В теории в схеме усилителя добавляется конденсатор связи между вторичной обмоткой трансформатора и транзистором. Можно превратить выход первого каскада во вход следующего каскада, чтобы эти два каскада не влияли друг на друга. Первый каскад переменного тока, вторая – тоже переменного, поэтому взаимное влияние должно отсутствовать.
Ответ: Первый каскад – это действительно каскад переменного тока, но второй каскад – это каскад переменного тока, наложенного на постоянный ток. Транзистору требуется смещение постоянного тока. Если нет конденсатора, подавляющего сигнал постоянного тока, катушка трансформатора будет шунтировать тракт постоянного сигнала смещения транзистора (потому что катушка индуктивности пропускает постоянный ток).
6) В базовой усилительной схеме может ли конденсатор связи быть неполярным?
Ответ: В основной схеме усиления емкость конденсатора связи зависит от частоты. Когда частота высока, необходим неполярный конденсатор. Он отличается относительно стабильным, высоким выдерживаемым напряжением, небольшими размерами и емкостью. Его основное применение – подавления сигналов постоянного тока и пропускание сигналов переменного тока. Конденсатор связи широко используется в высокочастотных цепях переменного тока, байпасных, резонансных и других цепях. Когда частота низкая, поскольку емкость неполярного конденсатора относительно мала, емкостное реактивное сопротивление относительно увеличивается, поэтому необходимо использовать полярный электролитический конденсатор. Благодаря находящемуся внутри электролиту емкость можно сделать большой, пропуская низкочастотный переменный ток. Однако из-за наличия органической среды между двумя внутренними полюсами выдерживаемое напряжение ограничено. Неполярный конденсатор в основном используется в таких схемах, как низкочастотные цепи переменного тока, фильтрация, развязка и шунтирование.
7) Почему в схеме с батарейным питанием зарядка и разрядка конденсатора имеют эффект задержки?
Ответ: Конденсаторы накапливают электрический заряд. В процессе зарядки напряжение медленно растет, а при разрядке наоборот. Во время зарядки вначале напряжение на конденсаторе равно нулю, со временем напряжение постепенно повышается до напряжения, которое вы устанавливаете для управления переключением цепи. Конечно, для этого также можно использовать процесс разрядки. Время задержки зависит от емкости конденсатора, утечки конденсатора, сопротивления зарядки, напряжения, а иногда также учитывается сопротивление нагрузки.
8) Схема усилителя резистивно-емкостной связи может только усиливать сигналы переменного тока, но не может усиливать сигналы постоянного тока?
Ответ: Конденсатор – это электронный компонент, который подавляет сигналы постоянного и переменного тока. Следовательно, схема усилителя резистивно-емкостной связи может усиливать только сигналы переменного тока. Схема усилителя с прямой связью используется для усиления сигналов постоянного тока.
9) Как отличить конденсатор связи (разделительный конденсатор) и шунтирующий конденсатор в цепи усиления?
Ответ: Отрицательный полюс разделительного конденсатора не заземлен, а подключен к входу следующего каскада, а отрицательный полюс байпасного конденсатора заземлен.
10) Как выбрать конденсатор связи для схемы многокаскадного усилителя переменного тока?
Ответ: Обычно можно использовать керамические конденсаторы, хотя танталовые конденсаторы также можно использовать, если их рабочие характеристики довольно высокие. В соответствии с частотным диапазоном вашего входного сигнала, емкость 103,104 может использоваться для высоких частот, а также электролитические конденсаторы около 22 мкФ могут использоваться для сигналов переменного тока более низкой частоты.
