Резисторы играют ключевую роль в электронике, предоставляя контроль над потоком электрического тока в цепях. Два распространенных типа резисторов, металлооксидные (Metal Oxide Resistors, MO resistors) и металлопленочные (Metal Film Resistors, MF resistors), имеют сходные функции, но отличаются в своей структуре, свойствах и применении.

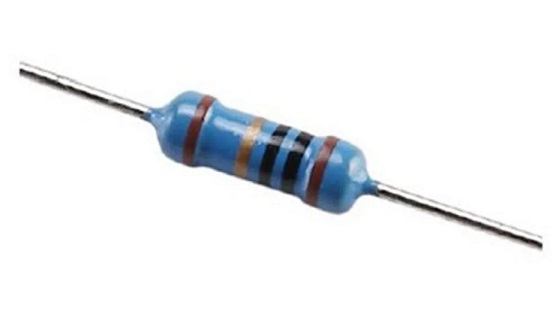

Металлооксидные резисторы (MO резисторы):
Металлооксидные резисторы создаются путем нанесения тонкого слоя металлического оксида, обычно оксида олова (SnO2), на керамическую подложку. Этот оксид служит проводящим материалом. Далее, на этот слой оксида наносятся контактные пластины. Такая конструкция создает высокоустойчивый и стабильный резистор с хорошими теплопроводными свойствами.
Преимущества металлооксидных резисторов включают высокую точность значения сопротивления, высокую стабильность в широком диапазоне температур и отличное сопротивление к перегрузкам и импульсным воздействиям. Они также обладают высоким коэффициентом диссипации мощности и обычно используются в высокочастотных приложениях.

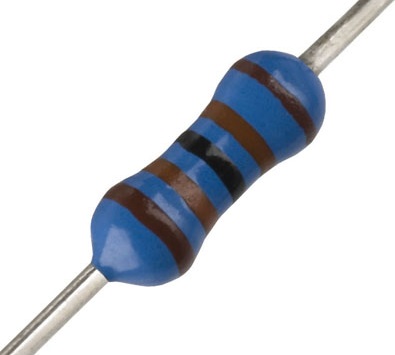

Металлопленочные резисторы (MF резисторы):
Металлопленочные резисторы, с другой стороны, создаются путем напыления металлического слоя, обычно никеля, хрома или тантала, на керамическую подложку. Этот металлический слой затем вырезается или травится, чтобы создать паттерн с заданным значением сопротивления.
Преимущества металлопленочных резисторов включают высокую точность, низкий уровень шума и низкую температурную зависимость сопротивления. Они также обеспечивают хорошее сопротивление к износу и коррозии. Металлопленочные резисторы часто используются в высокоточных и низкошумящих аналоговых и цифровых цепях.
Отличия между металлооксидными и металлопленочными резисторами:
- Структура: МО резисторы содержат слой металлического оксида, тогда как у МF резисторов металлический слой наносится напрямую на подложку
- Точность: Оба типа резисторов могут обеспечивать высокую точность, но металлопленочные резисторы обычно обладают более высокой точностью
- Стабильность: МО резисторы имеют более высокую стабильность сопротивления при изменениях температуры и воздействии окружающей среды
- Шум и температурная зависимость: Металлопленочные резисторы обычно имеют более низкий уровень шума и менее зависят от температуры, чем металлооксидные
- Применение: Металлооксидные резисторы обычно используются в высокочастотных приложениях, в то время как металлопленочные резисторы находят применение в высокоточных и низкошумящих цепях
В зависимости от конкретных требований к проекту, инженеры выбирают между металлооксидными и металлопленочными резисторами для оптимальной производительности и стабильности в своих электронных устройствах.
