Зачастую у заядлых радиолюбителей накапливается куча лишних электронных компонентов. Иногда в этой куче можно найти что-нибудь полезное для своего следующего самодельного проекта. Но проблема в том, что не все найденные элементы промаркированы или обозначены правильным образом. И если с резисторами и конденсаторами проблем особо не возникает, поскольку их в принципе можно проверить мультиметром, то с компонентами посерьезнее, например, с транзисторами дела обстоят несколько хуже. Из-за малых размеров корпуса на современные транзисторы (особенно на миниатюрные) не всегда наносится информативная маркировка. Но чтобы все эти неизвестные транзисторы не валялись в общей куче и были пригодны для использования в следующем проекте, их параметры можно узнать с помощью специального прибора, который можно собрать без особых усилий.
Представленное устройство позволяет без труда определить тип транзистора и назначение его выводов (коллектор, эмиттер, сток, исток, база). Оно может использоваться как для биполярных транзисторов, так и для полевых (MOSFET) P-типа и N-типа. Результат отображается с помощью светодиодов, управляемых микроконтроллером PIC16LF1503.
Плата основана на дешевом микроконтроллере PIC16LF1503. Это бюджетный 8-разрядный микроконтроллер с RISC архитектурой ядра, которое способно работать на тактовой частоте до 20 МГц. Объем его памяти программ составляет 3.5 КБ, а объем оперативной памяти равен 128 байт. Это, конечно, немного, но для нашего приложения этих ресурсов вполне хватит. Диапазон рабочего напряжения микроконтроллера составляет от 1.8 В до 3.6 В. Располагается микросхема в 14-выводном корпусе SOIC, так что ее можно довольно легко паять.
Плата питается от батарейки-таблетки типа CR2032. Выводы транзисторов подключаются через резисторы 1 КОм и 300 КОм, через данные резисторы подается напряжение от 0 до 3 вольт, и результирующее напряжение анализируется с помощью 10-разрядного АЦП микроконтроллера PIC16LF1503, программа для которого написана на языке C.
На плате нет кнопки отключения, и микроконтроллер сам уходит в режим сна после определенного времени и пробуждается после нажатия на кнопку сброса. Для большей информативности к выводу 7 можно подключить дисплей 2x8 LCD с интерфейсом 1-wire.

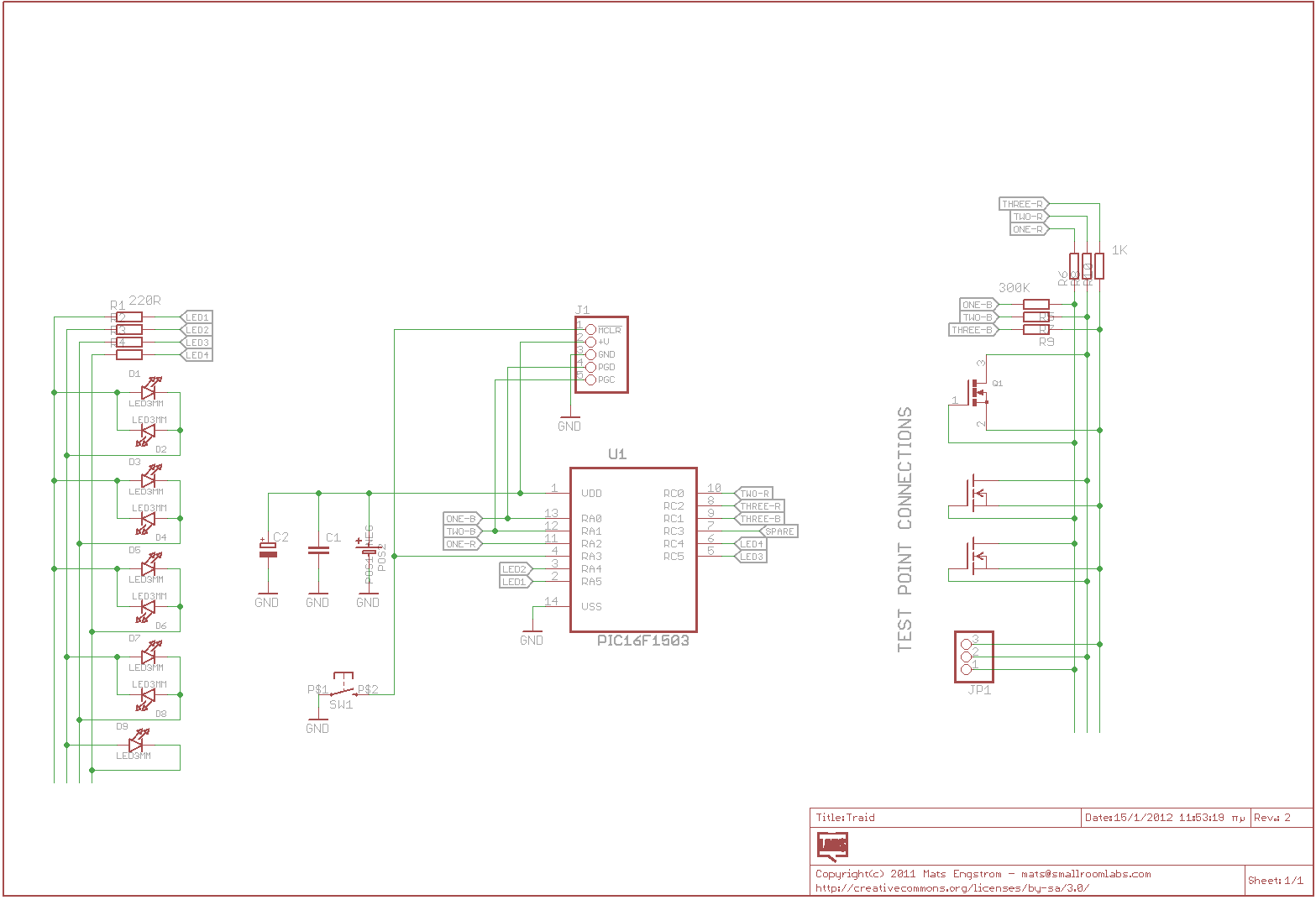

Ниже представлена схема простого определителя типа и полярности транзисторов:
Файлы проекта (Cadsoft Eagle) можно скачать здесь.
Gerber-файлы можно взять здесь здесь.
Прошивка для микроконтроллера PIC16LF1503 находится здесь.
