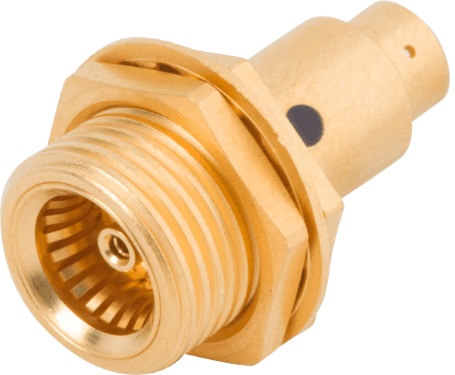

Позолота уже давно используется в производстве разъемов благодаря удачному сочетанию прочности, устойчивости к коррозии, пластичности и электропроводности. Этот материал стабилен в широком диапазоне температур и обеспечивает идеально чистые поверхности на атомарном уровне, что делает позолоченные разъемы идеальным выбором для аэрокосмической, военной, телекоммуникационной, промышленной и других областей, где требуется высокая надежность в сложных условиях, включая коррозионные среды с высокой влажностью, наличием влаги или химических веществ. Покрытие позволяет использовать преимущества золота без необходимости применять цельные золотые контакты.
Устойчивость к коррозии
Золото является одним из наименее реакционноспособных металлов и не вступает в реакцию с кислородом или влагой, что делает его высокоустойчивым к окислению даже в сложных условиях эксплуатации. Это качество предотвращает коррозию в экстремальных средах.
Коррозия снижает электрическую надежность разъемов. Ржавчина, просачивание основного металла или потускнение образуют оксидный слой, который ухудшает контакт. Потускневший разъем может восприниматься как ненадежный или поврежденный, вызывая сомнения в его работоспособности.
Электропроводность под нагрузкой
Золото является третьим по электропроводности элементом после меди и серебра благодаря своей электронной конфигурации. Однако позолота чаще всего предпочтительнее меди и серебра из-за своей прочности и устойчивости к коррозии. В разъемах позолота обеспечивает долговечность в условиях высокой нагрузки, например, в военных и аэрокосмических приложениях. Позолоченные разъемы обеспечивают превосходные электрические и механические характеристики в приложениях с частыми циклами соединения и разъединения, таких как тестирование и приборостроение. Долговечность и износостойкость золота делают его идеальным материалом для разъемов, которые подвергаются многократному подключению.
Выбор параметров позолоты
Толщина и твердость золотого покрытия разъемов влияют на их характеристики и долговечность. Разные уровни толщины и твердости зависят от требований конкретного применения.
- Толстое покрытие (обычно 1,27 мкм и выше) обеспечивает превосходную защиту от коррозии. Этот вариант предпочтителен для условий с высокими нагрузками или частыми циклами соединения.
- Тонкое покрытие (от 0,25 до 0,76 мкм) подходит для разъемов, используемых в менее требовательных условиях. Это экономичный вариант, однако тонкое покрытие может быть пористым, что увеличивает вероятность коррозии. Использование подслоя из никеля добавляет дополнительную защиту при снижении расхода золота.
Твердость золота, которая зависит от его чистоты, также влияет на его поведение в различных условиях. Чистота золота варьируется от 99% до 99,9%. Твердое золото, содержащее примеси, лучше подходит для разъемов, рассчитанных на скользящий контакт или частые подключения, поскольку его прочность помогает предотвратить износ со временем.
Другой важный фактор — хрупкость золота при пайке. Избыточное золото в паяном соединении может образовывать соединение AuSn₃ (золото-олово), которое при увеличении количества приводит к хрупкости пайки. Это делает соединение менее устойчивым к механическим нагрузкам, таким как удары и вибрации.
Альтернативы золоту
Существуют несколько альтернатив позолоте, включая никель, серебро и пассивированную нержавеющую сталь. Эти материалы предлагают более доступные по стоимости решения, но обеспечивают различный уровень защиты от коррозии.
Пассивированная нержавеющая сталь

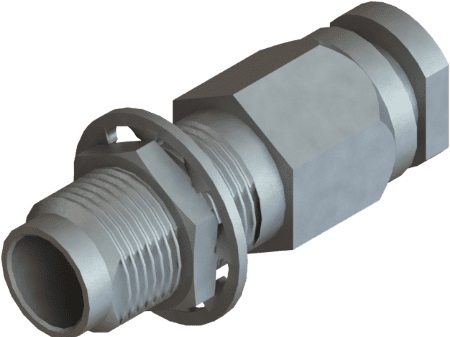

Процесс пассивации включает обработку стали азотной или лимонной кислотой для удаления свободного железа с поверхности. Это устраняет примеси, вызывающие ржавчину, и создает защитный оксидный слой, повышая коррозионную стойкость. Этот метод часто используется для резьбовых разъемов из нержавеющей стали.
Серебро
Серебро обладает большей электропроводностью, чем золото, и может быть его заменой в некоторых случаях. Однако золото имеет гораздо лучшую устойчивость к коррозии, что делает его предпочтительным вариантом для сложных условий эксплуатации.
Никель
Никелевое покрытие является более доступным по стоимости, чем золото. Оно обладает определенной устойчивостью к коррозии, но не обеспечивает такой же долговременной электропроводности, как золото.
Хотя эти альтернативы предлагают некоторые преимущества, ни одна из них не может сравниться с надежностью, долговечностью и устойчивостью к коррозии позолоты на разъемах. Поэтому золото остается лучшим выбором для критически важных приложений. Понимание свойств материалов покрытия имеет ключевое значение при проектировании компонентов для работы в сложных условиях или при поиске экономичного, но надежного решения.
