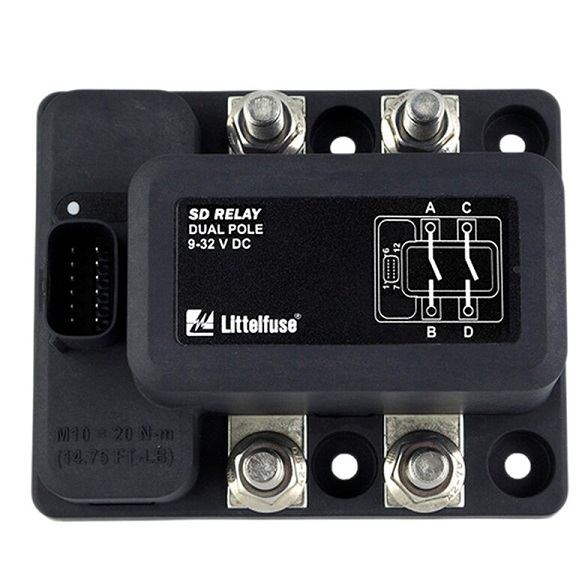

Реле с механической блокировкой (англ. Latching Relay), или реле с фиксацией, — это электрическое устройство, которое сохраняет свое состояние (включено или выключено) даже при прекращении подачи управляющего сигнала. Такие реле находят широкое применение в различных системах, где требуется постоянное сохранение состояния при минимальном потреблении энергии.
Принцип работы
Реле с механической блокировкой отличается от обычного электромагнитного реле тем, что ему не нужно постоянное напряжение для поддержания своего состояния. Когда на него подается кратковременный управляющий сигнал, оно изменяет свое состояние и остается в этом положении до подачи следующего сигнала.

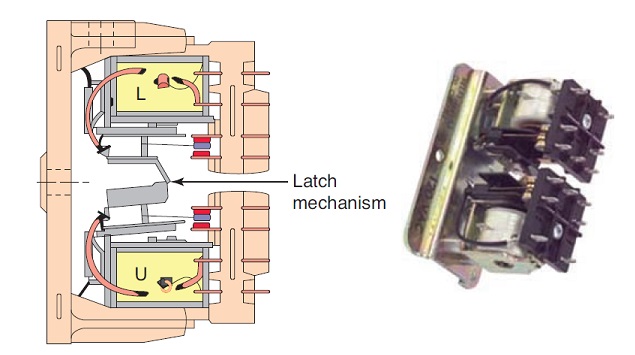

Механизм действия реле с блокировкой базируется на использовании двух обмоток: одной для включения и другой для выключения. При подаче импульса на одну из обмоток реле переходит в замкнутое состояние, а при подаче сигнала на другую – в разомкнутое. Эти состояния сохраняются благодаря встроенному механическому фиксатору (зачастую это магнит или пружина), который предотвращает возврат контактов в исходное положение.
Один из самых простых способов применения реле с механической блокировкой — это схема с двухпозиционным управлением. В этой схеме реле отвечает за включение и выключение нагрузки (например, освещения). При подаче сигнала на одну обмотку реле замыкается, включая нагрузку, а при подаче сигнала на другую — размыкается, отключая её. Таким образом, мы получаем простое управление устройством с минимальными затратами энергии.
Основные виды реле с блокировкой
Существуют несколько основных типов реле с блокировкой, каждый из которых имеет свои особенности и предназначение:
- Электромеханические реле с механической блокировкой — используют механические фиксаторы, чтобы удерживать контакты в нужном положении. Это наиболее распространенный тип, особенно в системах с высокой мощностью.
- Реле с магнитной фиксацией — такие реле работают на основе постоянного магнита, который удерживает контакты в положении, до тех пор, пока на обмотку не подадут противоположный сигнал.
- Бистабильные реле — реле, которые могут оставаться в одном из двух стабильных состояний при отсутствии управляющего сигнала. Эти реле часто используют в цифровой электронике и системах автоматизации.
Преимущества и недостатки реле с блокировкой
Преимущества
- Низкое энергопотребление. Поскольку реле требует подачи сигнала только для переключения состояния, оно не потребляет энергию для поддержания текущего положения.
- Надежность. Механическая фиксация обеспечивает устойчивость состояния, даже при сбоях в подаче питания.
- Долговечность. Минимизация теплового воздействия и нагрузки на контакты позволяет реле работать дольше по сравнению с обычными реле.
Недостатки
- Сложность управления. Для перехода из одного состояния в другое требуется подача отдельного управляющего сигнала, что требует усложненной схемы управления.
- Меньшая скорость переключения. Из-за необходимости механического фиксирования, такие реле могут быть медленнее, чем стандартные реле.
- Чувствительность к вибрациям. Механическая фиксация может ослабевать под воздействием сильных вибраций, что в некоторых случаях приводит к сбою.
Области применения
Реле с механической блокировкой используется в тех случаях, где критично сохранить текущее состояние даже при сбоях электропитания. Вот некоторые из основных сфер применения таких реле:
- Системы освещения. Включение и выключение света при помощи реле с фиксацией позволяет сохранять состояние даже при отключении электричества.
- Охранные системы. Такие реле используют для контроля состояния охранных зон и датчиков.
- Энергосбережение. Благодаря тому, что реле не требует энергии для удержания контактов в нужном положении, оно широко применяется в устройствах с автономным питанием.
- Автоматизация и управление. В промышленной автоматизации реле с блокировкой удобно использовать в системах, где необходимо сохранить текущее состояние управления оборудованием при аварийном отключении питания.
Реле с механической блокировкой — это удобное и экономичное решение для случаев, где важно сохранить состояние управления даже при отсутствии электропитания. Его надежность и экономия энергии делают такие реле оптимальными для применения в современных системах автоматизации, энергосбережения и контроля.
