Тороидальный трансформатор — это разновидность электрического трансформатора, основным элементом которого является сердечник в форме тора (кольца). Это устройство, предназначенное для преобразования электрической энергии между двумя или более цепями путем использования явления электромагнитной индукции. В отличие от традиционных трансформаторов с прямоугольным или квадратным сердечником, тороидальные трансформаторы обладают рядом уникальных преимуществ, связанных с их конструкцией.
Принцип работы тороидального трансформатора
Принцип работы тороидального трансформатора основан на законе Фарадея, как и у других типов трансформаторов. Когда переменный ток подается на первичную обмотку трансформатора, в сердечнике возникает переменное магнитное поле. Это поле, проходя через витки вторичной обмотки, индуцирует в ней напряжение. Соотношение напряжений между первичной и вторичной обмоткой пропорционально числу витков на каждой из них.
Особенности конструкции

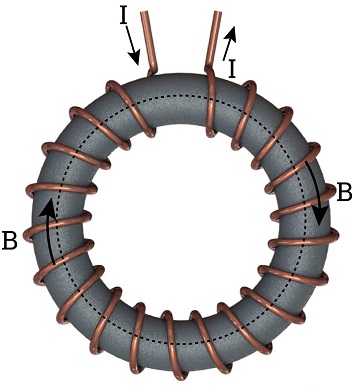

- Сердечник в форме тора. Основное отличие тороидального трансформатора от традиционного заключается в его сердечнике, который выполнен в форме замкнутого кольца. Он изготавливается из ферромагнитных материалов, таких как кремнистая сталь или феррит, и является замкнутым контуром, через который проходит магнитный поток
- Компактность и малая масса. Благодаря форме сердечника тороидальные трансформаторы значительно компактнее и легче по сравнению с традиционными трансформаторами аналогичной мощности. Это связано с тем, что тороидальная форма позволяет лучше использовать магнитный поток, снижая потери и обеспечивая более высокую эффективность устройства
- Меньшие потери на рассеяние. В тороидальных трансформаторах магнитный поток концентрируется внутри сердечника, практически не выходя за его пределы. Это уменьшает электромагнитное излучение и снижает потери на рассеяние, что делает их более эффективными
- Низкий уровень шума. Благодаря равномерному распределению магнитного поля и отсутствию углов в конструкции, тороидальные трансформаторы работают гораздо тише. Это делает их отличным выбором для использования в устройствах, где важна минимизация акустического шума, например, в аудиотехнике или медицинском оборудовании
Преимущества тороидальных трансформаторов
- Высокая эффективность. Благодаря минимальным потерям на рассеяние и малому активному сопротивлению обмоток, тороидальные трансформаторы могут достигать КПД до 95–98%
- Компактность. Из-за эффективного использования сердечника тороидальные трансформаторы могут быть значительно меньше по размеру и легче, чем их аналогичные по мощности сердечники с другим типом конструкции
- Снижение электромагнитных помех. Тор, по своей природе, лучше сдерживает магнитное поле, предотвращая его распространение за пределы трансформатора. Это особенно важно для электронных устройств, которые чувствительны к помехам, таких как аудиосистемы и медицинское оборудование
- Удобство монтажа. Тороидальные трансформаторы обычно легче интегрируются в конструкции благодаря своей симметричной и компактной форме. Их часто закрепляют с помощью одного центрального болта, что упрощает установку
Недостатки тороидальных трансформаторов
- Сложность производства. Производство тороидальных трансформаторов требует большего времени и более точного оборудования, особенно для намотки обмоток на кольцевой сердечник. Это делает их более дорогими в производстве по сравнению с традиционными трансформаторами
- Чувствительность к перегрузкам. Тороидальные трансформаторы могут быть более чувствительны к перегрузкам, особенно если обмотки некачественно защищены. При перегрузках или коротких замыканиях может произойти перегрев или повреждение обмоток
- Сложность ремонта. В случае выхода из строя тороидальный трансформатор труднее поддается ремонту из-за его компактной конструкции и плотной намотки обмоток
Применение тороидальных трансформаторов
Тороидальные трансформаторы находят широкое применение в самых различных областях благодаря своим преимуществам. Вот несколько примеров их использования:
- Аудиотехника. Благодаря низкому уровню шума и малым электромагнитным помехам, тороидальные трансформаторы часто используются в усилителях, акустических системах и других устройствах, где важно качество звука
- Медицинское оборудование. В медицинской технике, где чувствительность к электромагнитным помехам является критически важной, тороидальные трансформаторы применяются для минимизации влияния на другие приборы
- Источники бесперебойного питания (ИБП). Компактность и высокая эффективность делают их отличным выбором для ИБП, где важны малые габариты и надежность
- Освещение и бытовая техника. В бытовых устройствах и системах освещения тороидальные трансформаторы используются благодаря своей надежности, долговечности и энергоэффективности
- Телекоммуникационное оборудование. В телекоммуникационных системах важна стабильная работа при минимальном уровне электромагнитных помех, что делает тороидальные трансформаторы популярным выбором
Тороидальные трансформаторы являются важной частью современных электрических и электронных систем, предлагая высокую эффективность, компактные размеры и низкий уровень шума. Несмотря на более высокую стоимость и сложность производства, они находят широкое применение в областях, где важны эти характеристики. Технологический прогресс продолжает совершенствовать производство и эксплуатационные параметры тороидальных трансформаторов, что делает их всё более популярными в различных отраслях промышленности.
