Arduino представляет собой простой, но в то же время универсальный инструмент для создания множества интересных и полезных проектов, в том числе и в образовательных целях.
В рамках данного проекта мы покажем, как создать преобразователь двоичных чисел (до 8 бит) в десятичные числа на основе Arduino. Двоичное число вводится в Arduino посредством 8-канального DIP-переключателя. Затем Arduino преобразует это двоичное число в его десятичный эквивалент. Эти числа отображаются на OLED-дисплее и выводятся в последовательный монитор.

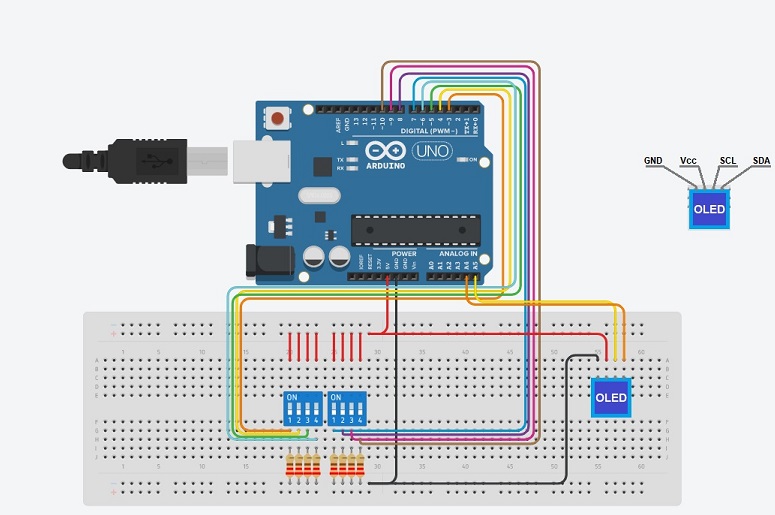

Схема подключения компонентов преобразователя двоичных чисел в десятичные на основе Arduino и OLED-дисплея представлена далее.
Код программы преобразователя двоичных чисел в десятичные на основе Arduino и OLED-дисплея следующий.
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
int bitVal;
String stringBit;
String stringBinary;
long binaryNumber;
int decimalNumber;
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT);
static const uint8_t PROGMEM logo[] = {
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x07, 0xe8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x01, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x07, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x1f, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x7f, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x01, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x03, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x07, 0xfc, 0x11, 0xf1, 0x0f, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00,
0x0f, 0xfc, 0xf1, 0xf1, 0xe7, 0xfe, 0x00, 0x7e, 0x60, 0x00, 0x30, 0x00, 0x00, 0x30, 0x00, 0x00,
0x1f, 0xfd, 0xfb, 0xf3, 0xe7, 0xff, 0x00, 0x60, 0x60, 0x00, 0x30, 0x00, 0x00, 0x00, 0x00, 0x00,
0x1f, 0xfd, 0xff, 0xff, 0xe7, 0xff, 0x00, 0x60, 0x63, 0x87, 0xbb, 0xc7, 0x1f, 0x33, 0xcf, 0x00,
0x3f, 0xfd, 0xff, 0xff, 0xe7, 0xff, 0x80, 0x60, 0x66, 0xcd, 0xb3, 0x4d, 0x9b, 0x36, 0xdb, 0x00,
0x3f, 0xfd, 0xf9, 0xf3, 0xe7, 0xff, 0x80, 0x7e, 0x64, 0x48, 0x33, 0x08, 0x99, 0x34, 0x18, 0x00,
0x7e, 0x40, 0x11, 0xf1, 0x20, 0x1f, 0xc0, 0x60, 0x67, 0xc8, 0x33, 0x08, 0x99, 0x34, 0x1f, 0x00,
0x7e, 0x7d, 0xf9, 0xf3, 0xe7, 0xdf, 0xc0, 0x60, 0x64, 0x08, 0x33, 0x08, 0x99, 0x34, 0x01, 0x00,
0x7e, 0x7d, 0xfb, 0xff, 0xe7, 0xdf, 0xc0, 0x60, 0x66, 0xcd, 0xb3, 0x0d, 0x99, 0x36, 0xdb, 0x00,
0x7e, 0x7d, 0xff, 0xff, 0xe7, 0xdf, 0xc0, 0x7e, 0x63, 0xc7, 0xbb, 0x07, 0x19, 0x33, 0xde, 0x00,
0x7e, 0x7d, 0xf9, 0xf3, 0xe7, 0xdf, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0xfe, 0x7c, 0xf1, 0xf1, 0x67, 0xdf, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0xfe, 0x7e, 0x11, 0xf1, 0x0f, 0xdf, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0xfe, 0x7f, 0xfb, 0xf3, 0xff, 0xdf, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0xfe, 0x7f, 0xff, 0xff, 0xff, 0xdf, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0xfe, 0x7f, 0xff, 0xff, 0xff, 0xdf, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0xfe, 0x7f, 0xff, 0xff, 0xff, 0xdf, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0xfe, 0x7f, 0xff, 0xff, 0xff, 0xdf, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0xfe, 0x7f, 0xff, 0xff, 0xff, 0xdf, 0xe0, 0x3c, 0x60, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x7e, 0x7f, 0xff, 0xff, 0x7f, 0xdf, 0xe0, 0x7e, 0x60, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x7e, 0x7f, 0x27, 0xf8, 0x9f, 0xdf, 0xc0, 0x62, 0x7c, 0x71, 0xf7, 0x3e, 0x00, 0x00, 0x00, 0x00,
0x7e, 0x7e, 0xf1, 0xe1, 0xcf, 0xdf, 0xc0, 0x60, 0x6c, 0x59, 0xbb, 0x36, 0x00, 0x00, 0x00, 0x00,
0x7e, 0x7e, 0xf8, 0xe3, 0xef, 0xdf, 0xc0, 0x60, 0x64, 0x09, 0x91, 0x32, 0x00, 0x00, 0x00, 0x00,
0x3e, 0x7c, 0xf9, 0xf3, 0xef, 0xdf, 0x80, 0x60, 0x64, 0xf9, 0x91, 0x32, 0x00, 0x00, 0x00, 0x00,
0x3f, 0x01, 0xff, 0xff, 0xe0, 0x1f, 0x80, 0x62, 0x64, 0x89, 0x91, 0x32, 0x00, 0x00, 0x00, 0x00,
0x1f, 0xfc, 0xf9, 0xf3, 0xef, 0xff, 0x80, 0x7e, 0x64, 0x99, 0x91, 0x36, 0x00, 0x00, 0x00, 0x00,
0x1f, 0xfe, 0xf8, 0xe3, 0xef, 0xff, 0x00, 0x3c, 0x64, 0xf9, 0x91, 0x3e, 0x00, 0x00, 0x00, 0x00,
0x0f, 0xfe, 0x71, 0xf1, 0xdf, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x00,
0x0f, 0xff, 0x01, 0xfc, 0x3f, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x00,
0x07, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x00, 0x00, 0x00, 0x00,
0x03, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x01, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x7f, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x1f, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x07, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x7f, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};
void setup() {
Serial.begin(9600);
for (int x = 3; x < 11; x++) {
pinMode(x, INPUT);
}
oled.begin(SSD1306_SWITCHCAPVCC, 0x3C);
oled.clearDisplay();
oled.drawBitmap(0, 0, logo, 128, 64, 1);
oled.display();
delay(3000);
oled.clearDisplay();
}
void loop() {
for (int x = 3; x < 11; x++) {
bitVal = digitalRead(x);
stringBit = String(bitVal);
stringBinary = stringBinary + stringBit;
binaryNumber = stringBinary.toInt();
}
decimalNumber = convertBinaryToDecimal(binaryNumber);
Serial.print("Binary: ");
Serial.print(stringBinary);
Serial.print(" ");
Serial.print("Decimal: ");
Serial.println(decimalNumber);
oled.clearDisplay();
oled.setTextSize(2);
oled.setTextColor(WHITE);
oled.setCursor(5, 10);
oled.print("B:");
oled.println(stringBinary);
oled.setTextSize(2);
oled.setTextColor(WHITE);
oled.setCursor(5, 40);
oled.print("D:");
oled.println(decimalNumber);
oled.display();
binaryNumber = 0;
bitVal = 0;
stringBit = "";
stringBinary = "";
}
long convertBinaryToDecimal(long binary) {
long number = binary;
long decimalVal = 0;
long baseVal = 1;
long tempVal = number;
long previousDigit;
while (tempVal) {
previousDigit = tempVal % 10;
tempVal = tempVal / 10;
decimalVal += previousDigit * baseVal;
baseVal = baseVal * 2;
}
return decimalVal;
}
