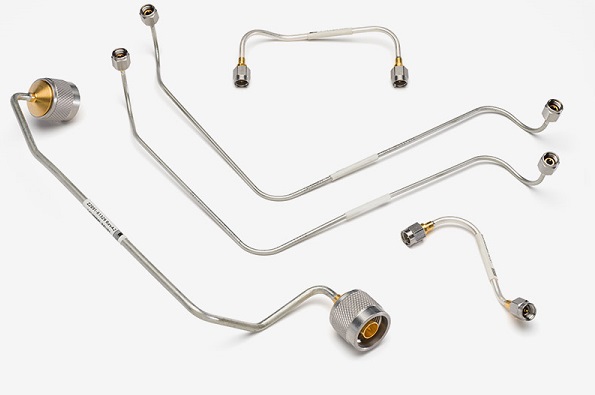

В своей основной форме полужесткая кабельная сборка представляет собой коаксиальную линию передачи, состоящую из металлической трубки, обычно изготовленной из меди, которая образует внешний проводник с металлическим проводником, проходящим по центру трубки. Центральный проводник поддерживается диэлектрическим материалом, который удерживает провод в центре трубки вдоль той же оси, что и внешний проводник.
Вот пять самых важных вещей, которые нужно знать об этих кабелях.
- Это автономные микроволновые компоненты. Следует помнить, что полужесткий кабель сам по себе является ключевым компонентом СВЧ-диапазона, а это означает, что характеристики полужесткого кабеля так же важны, как и характеристики любого ответвителя, гибрида или даже усилителя. Правильно изготовленный кабель успешно соединяет другие компоненты системы с известным и стабильным эффектом. Если вы посмотрите на любой хороший анализ бюджета линии, вы увидите, как электрические параметры, включая затухание и КСВ на заданной частоте, играют жизненно важную роль в передаче и приеме радиочастотных сигналов. Чтобы сравнить полужесткие кабели со стандартными кабелями типа RG, учтите следующее: сборка полужесткого кабеля, рассчитанная на использование в космосе, в которой используются паяные разъемы, может занять час или более на одно крепление, если ее тщательно проверить, подвергнуть термическому циклированию и правильно протестировать. Напротив, радиочастотные разъемы с обжимным приспособлением, предназначенным для гибкого (не полужесткого) коаксиального кабеля, можно прикрепить и завершить за минуту или меньше
- Они имеют широкий частотный диапазон. Полужесткие кабельные сборки обычно поддерживают передачу радиочастотных сигналов до 65 ГГц. Хотя это и не так часто, но более высокие частоты до 110 ГГц возможны при использовании кабеля с разъемами 1,0 мм. Полужесткий коаксиальный кабель бывает различных размеров: от 0,020 дюйма в диаметре до 0,250 дюйма в диаметре. Некоторые из наиболее популярных размеров включают 0,141 дюйма и 0,086 дюйма, при этом диаметр 0,047 дюйма становится все более популярным благодаря поддержке более высоких частот с использованием разъемов меньшего форм-фактора. Полужесткий коаксиальный кабель диаметром 0,141 дюйма с высокочастотными разъемами SMA или разъемами 2,92 мм обычно используется в приложениях с частотой до 27 ГГц. Полужесткий коаксиальный кабель диаметром 0,086 дюйма также популярен с разъемами SMA, но будет работать на частоте до 65 ГГц при использовании коаксиальных разъемов 1,85 мм

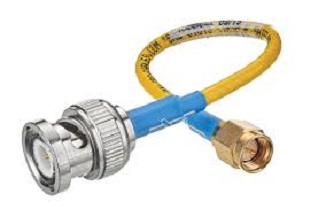

- Им можно придать форму, и они сохранят свою форму. Часто необходимо, чтобы эти кабельные сборки имели точную форму, чтобы обеспечить правильную установку в систему, для которой они предназначены. Как следует из названия, полужесткий коаксиальный кабель достаточно жесткий, чтобы сохранять форму при формовании, но при этом достаточно податливый, чтобы его можно было согнуть вручную. Формирование полужесткого кабеля – рискованное дело, и его следует выполнять с использованием специальных инструментов, которые позволяют сгибать или придавать кабелю нужную форму, не повреждая стенку внешней трубки. Переформовка кабеля сложна и часто приводит к повреждению внешнего проводника, вызывая рябь на внешней стенке, что влияет на электрические характеристики кабельной сборки. Алюминий и мягкую медь легче обрабатывать, а простые изгибы можно выполнять вручную, но все же рекомендуется использовать специальные ручные инструменты, чтобы свести к минимуму риск повреждения коаксиального кабеля. Формируемый или полугибкий коаксиальный кабель – еще один популярный тип коаксиального кабеля, который часто группируют с полужестким коаксиальным кабелем. В формируемом полужестком коаксиальном кабеле используется оловянная внешняя оплетка поверх проводящей спиральной фольги, образующая несколько гибкий внешний проводник по сравнению со сплошным металлическим внешним проводником. Эти полужесткие заменители обычно изготавливаются вручную и сохраняют свою общую форму, но не так хорошо, как стандартный полужесткий коаксиальный кабель. Эти гибкие альтернативы кабелям стали очень популярными, поскольку обычно не требуются сложные чертежи прокладки и сборки. Кабели, формируемые вручную, можно приобретать небольшими порциями длины и придавать им желаемую форму по мере сборки изделия. Электрические характеристики близки к характеристикам полужесткого коаксиального кабеля со сплошными стенками, и его производство обходится дешевле. Эти кабели также доступны с защитной оболочкой или без нее
- Они фазостабильны. Благодаря высококачественным материалам, используемым для изготовления полужестких кабелей, они очень электрически стабильны по сравнению с гибким коаксиальным кабелем, в котором используется внешний провод из плетеной проволоки. Свойства металлов и диэлектрических материалов изменяются при колебаниях температуры, поэтому во многих критически важных системах важно использовать фазостабильные кабели. В системах, требующих контролируемой длины фаз, обычно используются полужесткие кабели с фазовым согласованием. Это очень актуально для антенных систем, включая антенны с фазированной решеткой, где фаза входного сигнала используется для электрического управления главным лучом антенной решетки. Современные системы мобильной связи используют этот метод для оптимизации покрытия в изменяющихся условиях, сокращая количество антенн, необходимых для оптимизации производительности системы
- У них низкая пассивная интермодуляция (PIM). Полужесткие кабельные сборки обычно изготавливаются из цветных металлов, в основном из меди. В сочетании с соответствующими разъемами полужесткий коаксиальный кабель с медной трубкой имеет очень хорошие характеристики PIM, что делает его идеальным для использования в современных многочастотных системах беспроводной связи, включая оборудование, связанное с DAS (распределенными антенными системами). По мере роста потребности в повсеместном покрытии требования рынка DAS создали спрос на более низкие продукты PIM, начиная от делителей мощности, сумматоров и усилителей и заканчивая высококачественным испытательным оборудованием. Полужесткие кабельные сборки идеально подходят для таких применений, поскольку они способны удовлетворить высокие требования к радиочастотной мощности и PIM современных систем беспроводной связи
Полужесткие кабельные сборки являются критически важными СВЧ-компонентами, используемыми во многих радиочастотных приложениях, действующих по всему миру. Хотя полужесткая технология не нова, эти сборки по-прежнему очень популярны среди инженеров благодаря своим широким частотным возможностям, надежным электрическим характеристикам и фазовой стабильности.
