Перекрестные помехи – это передача сигналов и шума из-за связи между линиями, которую также называют интерференцией. Сам термин «перекрестные помехи» напоминает эпоху аналоговой телефонии и «разговор между линиями». Если два провода разделены (включая тонкопленочную проводку на печатной плате), то электрические сигналы и шум не должны распространяться между ними, но если две линии параллельны, в частности, паразитная емкость и взаимная индуктивность, существующие между две линии приводят к передаче шума. Следовательно, перекрестные помехи рассматриваются как индуктивный шум.
Связь между линиями может быть емкостной (электростатической) связью из-за паразитной емкости или может быть индуктивной (электромагнитной) связью, возникающей из-за взаимной индуктивности. В результате этого возникает шум.

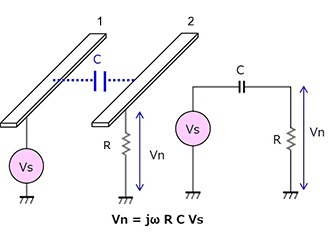

Ниже приведены иллюстрации двух типов связи и простейших эквивалентных схем в каждом случае. Например, на следующем изображении показана емкостная связь между парой проводников с эквивалентной схемой. Здесь шум изначально возникает в первом полупроводнике, что приводит к возникновению напряжения Vn относительно земли в цепи второго проводника.

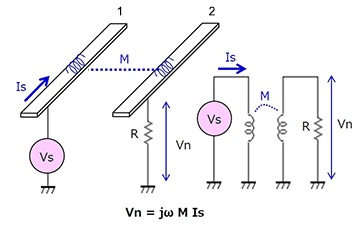

На следующем изображении показана уже индуктивная связь, где также возникает напряжение Vn между землей и вторым проводником.
В обоих случаях указаны уравнения для напряжения шума Vn, которое возникает в соседней схеме проводника 2 из-за шума в схеме проводника 1, который является близлежащим источником шума. R – составляющая сопротивления, C – емкость, M – взаимная индуктивность, Vs – напряжение источника шума, Is – ток источника шума.
Здесь следует понимать, что перекрестные помехи возникают по параллельным проводам. Следует также отметить, что когда провода перпендикулярны, паразитная емкость и взаимная индуктивность намного меньше.
