Корпуса SOT представляют собой небольшие, доступные по цене пластиковые корпуса для поверхностного монтажа с выводами на обеих длинных сторонах. Из-за своей низкой стоимости и низкого профиля SOT популярен в бытовой электронике. Варианты SOT-23 – самые популярные из серии SOT. Корпус SOT23-3, очень распространенный корпус транзисторов, чрезвычайно популярен. Его также можно использовать для изготовления стабилизаторов напряжения и диодов.
SOT означает Small Outline Transistor или транзистор смалыми контурами. Это семейство дискретных, малогабаритных транзисторов для поверхностного монтажа, обычно используемых в бытовой электронике. Варианты SOT23 являются наиболее популярными. Производители также предлагают почти идентичный транзисторный корпус небольшого размера для тех, кому требуется корпус меньшего размера.

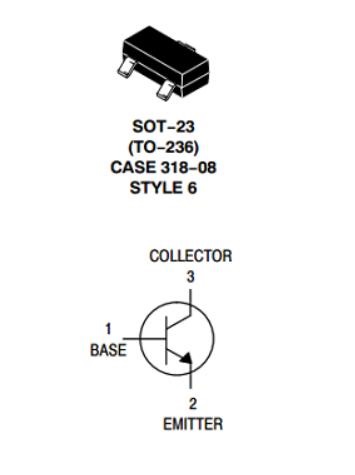

Рассмотрим примеры корпусов SOT23 и SOT323 с биполярным и полевым транзистором.
Рассмотрим отдельно размеры корпуса SOT23.
И рассмотрим размеры корпуса SOT323.
Теперь сравним эти размеры.
Из диаграммы и изображения мы видим, что у SOT23 и SOT323 есть два различных измерения. Длина G составляет 1,9 мм и 1,3 мм. Длина L составляет 0,95 мм и 0,65 мм. Эти размеры следует проверять, чтобы убедиться, что корпус соответствует компоненту.
Некоторые отличия наблюдаются и при пайке. Например, далее показаны контуры обоих корпусов при пайке оплавлением.
А вот при пайке волной.
В результате, мы видим, что SOT23 и SOT323 имеют некоторые различия. SOT323 имеет шаг на 0,6 мм меньше, чем SOT23. SOT323 также имеет меньший размер корпуса, чем SOT23. Хотя между ними много общего, важно проверить точные размеры перед их использованием.
