Генератор с температурной компенсацией
В эру современных технологий, точность и стабильность времени являются важными аспектами для множества устройств и систем. От платформ мобильной связи до спутниковой навигации, все они требуют высокой точности временных интервалов. Для достижения этой точности используются различные виды генераторов сигналов, включая генераторы TCXO (Temperature Compensated Crystal Oscillator) или генераторы с температурной компенсацией.
Что такое генератор TCXO?
Генератор TCXO - это особый тип кварцевого генератора, который компенсирует изменения частоты из-за колебаний температуры. Кварцевый резонатор в генераторе TCXO имеет пьезоэлектрические свойства и генерирует точную частоту, зависящую от физических размеров кристалла. Однако, поскольку температура влияет на физические свойства кварца, частота может меняться при изменении окружающей среды.

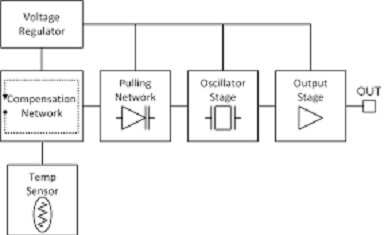

Принцип работы генератора TCXO
Генератор TCXO включает в себя термокомпенсационные цепи и обратную связь, чтобы компенсировать изменения температуры и поддерживать стабильность частоты. Когда температура меняется, термокомпенсационные цепи измеряют эту перемену и корректируют выходной сигнал генератора для компенсации эффектов температуры на кварцевый резонатор. Это позволяет достичь высокой стабильности частоты даже при широких диапазонах температур.
Области применения генераторов TCXO
Генераторы TCXO широко применяются в различных отраслях, где требуется высокая точность времени и стабильность частоты. Вот некоторые из основных областей их применения.
- Мобильная связь: В современных мобильных сетях, таких как LTE и 5G, синхронизация времени играет важную роль для обеспечения правильного функционирования сети. Генераторы TCXO используются для обеспечения точности времени в базовых станциях и сетевых устройствах
- Спутниковая навигация: Генераторы TCXO отлично подходят для систем навигации, таких как GPS, ГЛОНАСС и другие. Они обеспечивают стабильность времени, которая необходима для точного определения местоположения
- Авионика: В авиационной промышленности точность времени является критическим фактором для безопасности и эффективности полетов. Генераторы TCXO используются в электронных системах управления двигателем, системах радиосвязи и других приборах для обеспечения синхронизации и точности времени
- Медицинская техника: В различных медицинских приборах, например, в аппаратах УЗИ, диагностических системах и имплантируемых устройствах, генераторы TCXO используются для обеспечения высокой точности частоты и времени
- Прецизионное измерение: Генераторы TCXO могут использоваться в лабораторных условиях и научных исследованиях, где требуется высокая стабильность частоты для точных измерений
В заключение, генераторы TCXO представляют собой важное звено в системах, где точность времени и стабильность частоты играют критическую роль. Благодаря использованию технологии термокомпенсации, они обеспечивают высокую точность и стабильность даже при изменяющихся температурах. С их помощью можно достичь надежной синхронизации и точного измерения времени во многих отраслях, таких как мобильная связь, спутниковая навигация, авионика, медицина и прецизионное измерение.
