Выбор генератора сигналов
Покупка нового генератора сигналов может стать довольно значительным вложением в вашу лабораторию. Прежде чем сосредоточиться на приобретении идеальной модели, вам следует рассмотреть несколько пунктов.

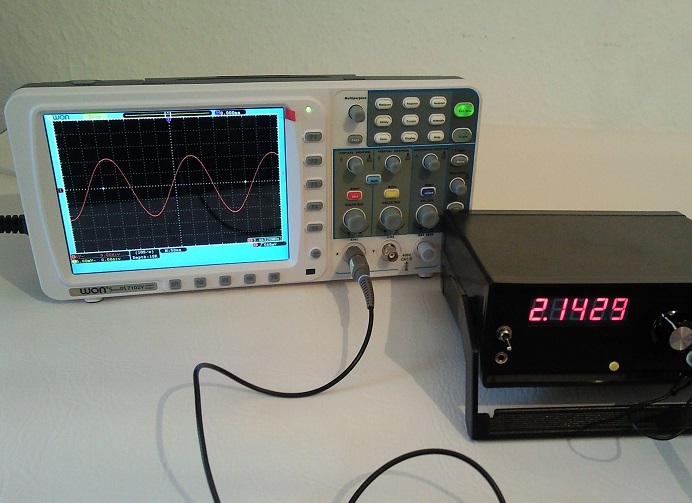

Формы сигналов и модуляция
Это само собой разумеется, но очень важно учитывать типы сигналов, которые могут быть получены с помощью генератора сигналов. Почти все генераторы сигналов могут создавать очень распространенные формы сигналов, такие как прямоугольные, синусоидальные, треугольные, пилообразные и т. д. Более совершенные генераторы сигналов могут генерировать сложные сигналы произвольной формы, такие как аналоговые и цифровые модулированные сигналы, которые могут имитировать формы радиочастотных сигналов или модуляцию. схемы, подобные тем, которые используются в современных программно-определяемых радиостанциях.

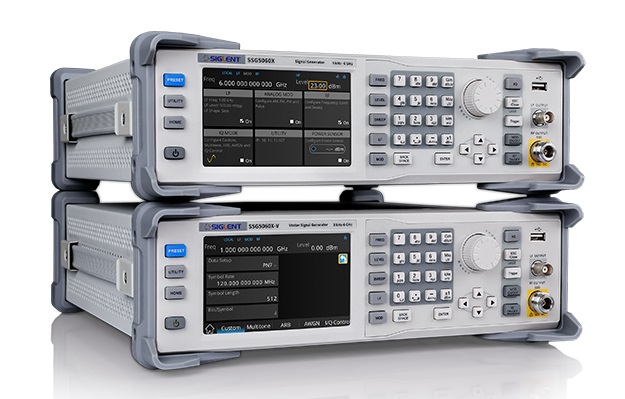

Пределы частоты
Зачастую генераторы используются для проверки отклика схемы на вход аналогового напряжения. В зависимости от проверяемых цепей или сигналов, которые должны подаваться на вход проверяемого устройства, необходимо учитывать частотный диапазон генератора сигналов. По мере развития высокоскоростных АЦП и ЦАП и увеличения числа низкочастотных радиочастотных схем, схемы постоянно переходят на все более и более высокие частоты. Убедитесь, что вы выбрали генератор сигналов с требуемым частотным диапазоном, чтобы удовлетворить текущие и будущие потребности в тестировании.
Разрешение
Еще один важный параметр – точность выходного сигнала генератора сигналов, которую обычно называют разрешением. Поскольку большинство генераторов сигналов преобразуют цифровые сигналы в аналоговые напряжения, разрешение ЦАП (цифро-аналоговый преобразователь) становится критически важной характеристикой способности генераторов сигналов воссоздавать спроектированный сигнал. Если вам нужно высокое разрешение, ищите генераторы сигналов с многобитным разрешением их ЦАП.
Частота выборки
Согласно теореме выборки Найквиста, любой сигнал, дискретизируемый с частотой, в два раза превышающей его самую высокую частотную составляющую, может быть полностью восстановлен. По этой причине частота дискретизации, а также частотный диапазон являются важными факторами при выборе хорошего генератора сигналов.
Выходной импеданс
Еще одно важное соображение при покупке генератора сигналов – это его способность управлять нагрузкой на выходе. Эта максимальная нагрузка определяется как функция выходного импеданса, измеренного в омах. Важно, чтобы сопротивление нагрузки соответствовало выходному сопротивлению. Большинство генераторов сигналов имеют выходное сопротивление 50 Ом, что является обычным для большинства компонентов цепи радиочастотных сигналов.
Возможность фазовой синхронизации
Многие высокочастотные системы требуют, чтобы различные сигналы синхронизировались по фазе. Чаще всего используется синхронизация по фазе с общим гетеродином. Если это необходимо для схем, которые вы будете тестировать, важно, чтобы ваш генератор сигналов включал эту возможность ввода внешних сигналов для организации фазовой синхронизации.
