В данной статье вы узнаете о нескольких методах и подходах, которые могут быть действительно полезны при проверке цифровых и аналоговых электронных схем.
Проверьте печатную плату и соединения на ней

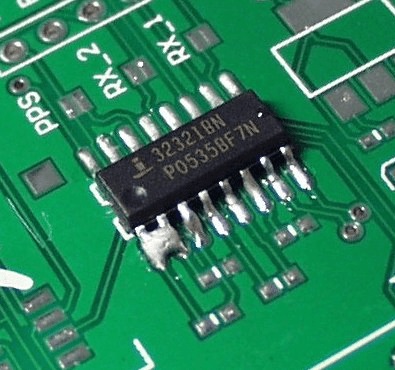

Если вы разработали печатную плату для своего проекта, обязательно проверьте контактные площадки, дорожки и места пайки на плате. Тонкие дорожки можно быстро разрушить, а поднять контактную площадку довольно легко, особенно если вы не имеете опыта в пайке. Поэтому всегда проверяйте, нет ли разорванных дорожек или приподнятых площадок. Кроме того, вы должны проверить места пайки на плате. Убедитесь, что все контакты подключены, и нет перемычек там, где их быть не должно.

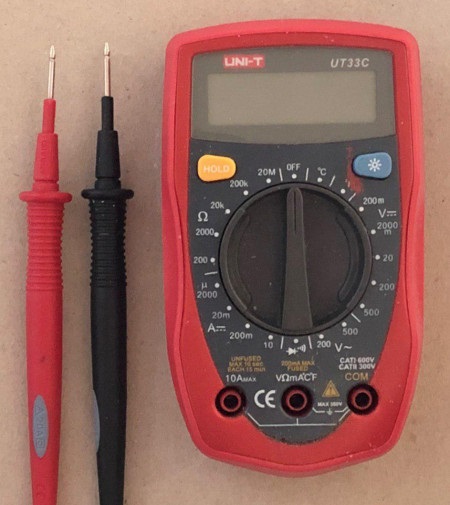

Вы можете использовать функцию прозвонки у мультиметра для проверки обрыва дорожки и короткого замыкания. Поднятые контактные площадки и перемычки можно обнаружить при визуальном осмотре печатной платы.
Внимательно изучите документацию
Как и в случае с любой другой схемой, важно взглянуть на характеристики компонентов в вашем проекте. Дважды проверьте документацию данных деталей, поскольку она содержит ценную информацию, включая описания временных характеристик, схемы выводов, максимальные номинальные значения и многое другое.
Проверьте напряжения на всех участках вашей платы
После того, как вы визуально осмотрели плату, чтобы убедиться, что все дорожки и контактные площадки не повреждены, пришло время использовать вольтметр, чтобы проверить, подается ли на компоненты вашей схемы нужное напряжение.
Начните с измерения входного напряжения, а затем напряжения питания каждого компонента. Убедитесь, что на каждый компонент подается правильное напряжение. Если это не так, проверьте, правильно ли подключен контакт GND этого компонента с помощью мультиметра в режиме проверки проводимости.
Вы также можете попробовать измерить ток, потребляемый цепью. Если измеренное значение сильно отличается от ожидаемого, вероятно, что-то не так. Это может указывать на то, что один или несколько компонентов вышли из строя, что-то закоротило или что у вас есть одна или несколько разорванных дорожек на вашей печатной плате.
Проверьте входы и выходы
Затем изучите, как компоненты работают в вашем проекте, и проверьте, отличается ли это от того, что вы от них ожидаете. Вы можете использовать различные инструменты для проверки контактов ввода-вывода цифровых микросхем. Самый простой инструмент – это светодиод (желательно со встроенным резистором). Светодиод позволяет быстро определить, является ли вывод ВЫСОКИМ или НИЗКИМ в плане логического уровня. То же самое можно сделать с помощью мультиметра или простого логического пробника. Однако это приемлемые варианты только в том случае, если вы хотите устранить неполадки в медленной синхронной или асинхронной цифровой цепи. Для любого другого типа рекомендуем использовать осциллограф для просмотра сигналов с течением времени.
Обязательно проверьте каждый сигнал цепи. Лучше начинать с выхода самой схемы. Если все правильно, то схема работает оптимально. В противном случае вам нужно взглянуть на входные контакты устройства, которое производит выходные данные. Проверьте, являются ли входные сигналы такими, какими вы их ожидаете. Если они есть, возможно, само устройство сломано (или используется неправильно). Если входы неверны, посмотрите на следующее устройство в цепочке (тот, который выдал неверный сигнал). Повторяйте эти шаги, пока не найдете точку отказа.
Обратите внимание, что короткие скачки напряжения могут нарушить работу чувствительных микросхем. Если вы подозреваете, что это так, включение сглаживающих конденсаторов в вашу схему может помочь.
Пересмотрите свой проект
Если все компоненты в вашей конструкции работают правильно, а блок питания может обеспечить достаточную мощность, возможно, пришло время переосмыслить вашу конструкцию. Нередко вы просто что-то забыли или неправильно поняли, особенно когда работаете над прототипом. Убедитесь, что вы правильно выполняете математические расчеты, когда хотите реализовать логическую функцию.
