Трансформаторы цепи управления
Существует несколько специальных типов трансформаторов, которые похожи на наиболее распространенные типы трансформаторов, но имеют специальные характеристики для конкретных приложений. Трансформаторы цепи управления (они же регулировочные трансформаторы, управляющие трансформаторы) используются для обеспечения низковольтным питанием систем и устройств управления.
Трансформатор цепи управления представляет собой трансформатор, который используется для понижения напряжения для питания управляющих цепей устройств или механизмов. Пониженное напряжение обеспечивает гораздо более безопасную среду для техников, работающих с оборудованием. Домашние системы отопления, вентиляции, кондиционирования воздуха и другое оборудование использует пониженное напряжение для органов управления, термостатов, реле и контакторов.
Как работает трансформатор цепи управления

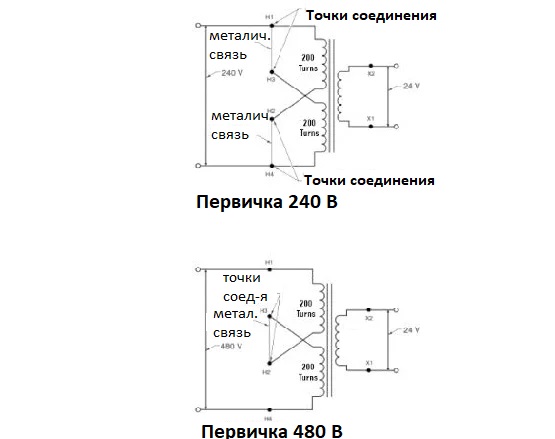

Наиболее распространены трансформаторы цепи управления с двумя первичными и одной вторичной обмотками. Первичные обмотки управляющего трансформатора перекрещиваются, чтобы можно было использовать металлические звенья для соединения первичных обмоток для работы на 240 В или 480 В.
Многие регулировочнеы трансформаторы предназначены для обеспечения питания 12 В или 24 В от вторичной обмотки. Однако некоторые трансформаторы обеспечивают питание 120 В. Например, управляющий трансформатор с соотношением витков 10:1 может иметь две первичные катушки, соединенные параллельно. Это понижает первичное напряжение с 240 В до 24 В на вторичной стороне. Когда две первичные катушки управляющего трансформатора соединены последовательно, напряжение снижается с 480 В до 24 В.
Некоторые заводы имеют систему на 600 В, которая требует, чтобы первичные обмотки управляющего трансформатора были рассчитаны на 600 В. Этот тип трансформатора обычно имеет вторичную обмотку с двойным напряжением, что делает этот блок очень универсальным. Этот тип трансформатора обычно обеспечивает питание 120 В или 240 В от источника 600 В. Мощность управляющего трансформатора обычно варьируется от 50 ВА до 3 кВА.
Как выбрать трансформатор цепи управления
Перед выбором управляющего трансформатора необходимо определить три характеристики цепи. Три характеристики: герметичная мощность в ВА, пусковой ВА и пусковой коэффициент мощности нагрузки. Герметичная мощность в ВА – это мощность в вольт-амперах, которую трансформатор должен отдавать в нагрузку в течение продолжительного периода времени. Пусковая мощность в ВА – это мощность в ВА, которую трансформатор должен отдать в нагрузку при запуске. Пусковая ВА часто может быть в 10 раз больше герметичной ВА. Коэффициент мощности пусковой нагрузки – это коэффициент мощности пускового тока. Коэффициент мощности пусковой нагрузки трудно определить, но разумной оценкой для большинства ситуаций является 40%. Производители предоставляют таблицы, помогающие в выборе.
Размер управляющего трансформатора можно рассчитать, добавив требования к мощности компонентов в цепи управления. Например, для контроллера системы отопления, вентиляции и кондиционирования воздуха может потребоваться 10 ВА при напряжении 24 В. Контроллер также обеспечивает питание двух датчиков влажности и двух электронных/пневматических преобразователей. Два датчика и два преобразователя требуют 3 ВА каждый, всего 12 ВА. Следовательно, управляющий трансформатор должен быть рассчитан на мощность не менее 22 ВА (10 + 12 = 22) герметичных ВА.
Процессы часто изменяются с течением времени, в результате чего системы управления модифицируются в соответствии с изменениями. Дополнительные реле и контакторы могут быть установлены без учета размера управляющего трансформатора. Если управляющий трансформатор не заменить, он может оказаться недостаточным для новых цепей. Когда общая нагрузка, подключенная к управляющему трансформатору, превышает номинал трансформатора, выходное напряжение трансформатора уменьшается.
Цепь может быть трудно устранить, если управляющий трансформатор слишком мал. Технический специалист должен понимать, как должно работать другое оборудование в цепи. Например, реле, пускатель или контактор имеют две номинальные мощности. Нижний уровень показателя – это удерживаемый номинал ВА. Чем выше показатель, тем выше номинал ВА.
У модифицированной системы управления может быть достаточно мощности, чтобы удерживать якорь, но может не хватить мощности, чтобы втянуть якорь. Следовательно, реле, контактор или пускатель не могут замкнуть и замкнуть цепь. Однако, если якорь вдавить вручную, схема будет работать нормально. Также может быть трудно определить, когда трансформатор управления имеет недостаточную мощность, потому что большинство измерений для устранения неполадок выполняются, когда все или почти все нагрузки в цепи отключены. Цифровой мультиметр, настроенный на регистрацию минимального и максимального напряжения, можно использовать для обнаружения состояния низкого напряжения, вызванного перегрузкой цепи.
