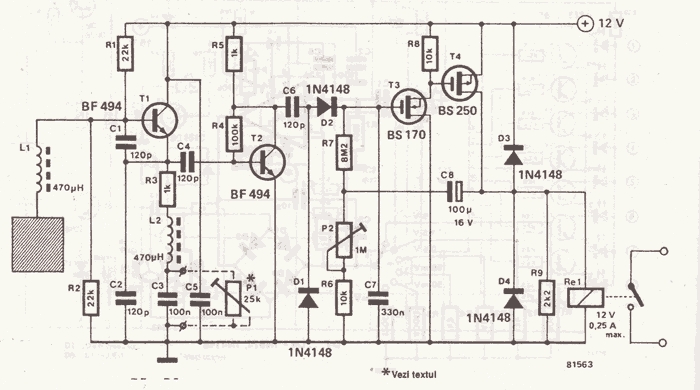

Устройство, собранное по представленной схеме, реагирует на присутствие любого проводящего объекта, включая человека.
Ее чувствительность можно регулировать с помощью потенциометра. Впрочем, с помощью этой схемы не получится обнаруживать движение объектов, но она хороша именно в качестве датчика присутствия.
Чувствительность схемы изменяется потенциометром P1, настраиваясь на желаемое расстояние. Так, одним из очевидных применений данного устройства можно назвать автоматическое открывание дверей. Для этого датчик должен быть размещен с фронтальной части двери.
Основой этого датчика приближения являются осциллятор с T1 и одновибратор. Осциллятор представляет собой генератор Клаппа, который хорошо известен стабильностью частоты. Поверхность датчика действует как конденсатор для колебательного контура, и в этой конфигурации частота составляет около 1 МГц.
Время переключения можно регулировать с помощью потенциометра Р2. Не стоит подносить металлические предметы близко к датчику, поскольку реле будет оставаться закрытом состоянии. Это устройство также может быть использовано в качестве детектора агрессивных жидкостей. Преимущество здесь заключается в том, что поверхность датчика не вступает в контакт с жидкостью.
