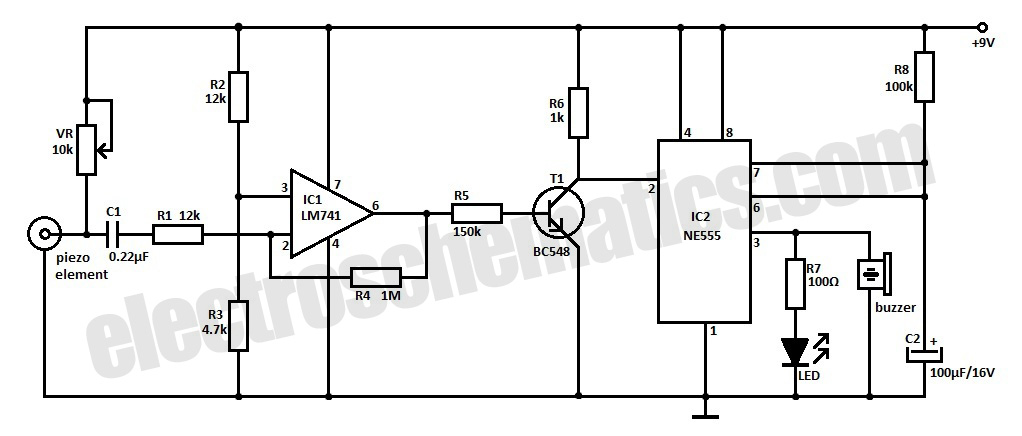

Представленная схема позволяет собрать простой и дешевый детектор сейсмической активности. В ней используется пьезоэлектрическое свойство пьезоэлемента, применяемого в зуммерах.
Кристаллы цирконата свинца, присутствующие в пьезоэлементе, могут запасать ток и освобождать его, когда их ориентация при механических вибрациях изменяется.
IC1 усиливает сигналы пьезоэлемента, и высокий уровень сигнала IC1 включает транзистор T1. Когда T1 находится в проводящем режиме, вывод 2 таймера IC2, работающего в моностабильном режиме, будет заземлен, что на 3 минуты будет удерживать выход в высоком состоянии.
Это высокое состояние на выходе нужно, чтобы работала звуковая сигнализация, и горел светодиод. Благодаря потенциометру VR можно настраивать чувствительность пьезоэлемента. Для детектирования сейсмической активности пьезоэлемент следует тонкой стороной приклеить к полу (если используется в помещении) или к внутренней стенке металлического ящика, который должен быть закопан в землю.
