Благодаря этому материалу вы узнаете, как собрать двухканальную схему дистанционного управления, которую можно задействовать, например, для управления вертолетом.
Для многоканального управления вы можете использовать микросхему CD4017 как в схеме передатчика, так и в схеме приемника.
Итак, вам потребуется:
- 2 микросхемы-таймера 555
- 2 конденсатора 10 мкФ
- 2 резистора 10 КОм
- 3 резистора 1 КОм
- 2 конденсатора 10 нФ
- 5 транзисторов BC547
- 2 диода 1N4148
- Пучок проводов
- Плата для прототипирования
Шаг 1: цепь таймера
Здесь мы используем:
- Таймер 555
- Конденсатор 10 мкФ
- Конденсатор 10 нФ
- Резистор 10 КОм
- Резистор 1 КОм
Частота контура будет 11.99 Гц. Если вы захотите увеличить частоту, нужно будет уменьшить сопротивление и емкость. Саму цепь можно пересчитать с помощью специального калькулятора для таймера 555. Такую же схему нужно будет собрать и для приемника.
Шаг 2: инвертор
На схеме показан обычный инвертор на транзисторе, реализующий операцию НЕ. Он должен быть соединен с таймером.

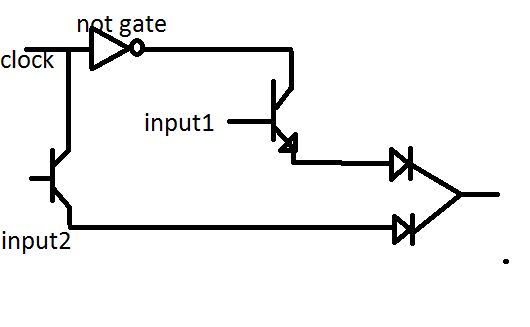

Шаг 3: оставшаяся часть схемы (передатчик)
Здесь вывод clock подключается к выходному контакту (3) цепи таймера. На input1 и input2 нужно подавать входные сигналы, а с вывода справа на схеме берется выходной сигнал. Этот вывод позволяет передавать сигнал, поэтому его нужно подключить к какому-либо осциллятору или ИК-светодиоду.

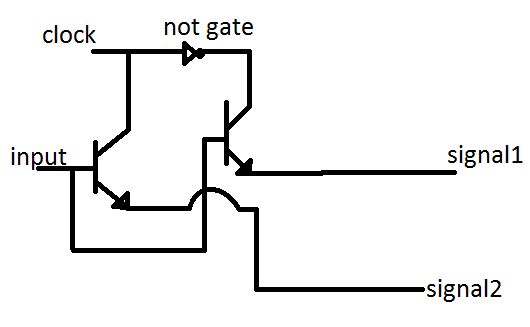

Шаг 4: приемник
Соберите схему, как показано на изображении. Такая схема разделит входной сигнал на signal1 и signal2.
Таким образом, с помощью микросхем 555 можно собрать простую систему дистанционного управления.
