Советы по подключению внешней антенны к Raspberry Pi 3, 4 и 5

Автор: Mike(admin) от 25-12-2023, 03:55

Внешняя антенна для Wi-Fi и Bluetooth добавляет миникомпьютеру Raspberry Pi совершенно новое измерение возможностей, особенно при диагностике беспроводных сетей Wi-Fi и Bluetooth с помощью Kali Linux. Raspberry Pi 4 и 5 имеют одинаковую реализацию модулей Wi-Fi и Bluetooth, поэтому можно использовать одну и ту же процедуру. Установить внешнюю антенну на Raspberry Pi 3 еще проще.


Советы по подключению внешней антенны к Raspberry Pi 3, 4 и 5

Модуль Wi-Fi и Bluetooth на Raspberry Pi 4 и 5 расположен в верхнем левом углу на верхней стороне платы, рядом с 40-контактным портом расширения. Хотя не сразу понятно, как следует реализовать внешнюю антенну, просмотр печатной платы вычислительного модуля Raspberry Pi 4 с аналогичным размещением модулей Wi-Fi и Bluetooth показывает простое решение.

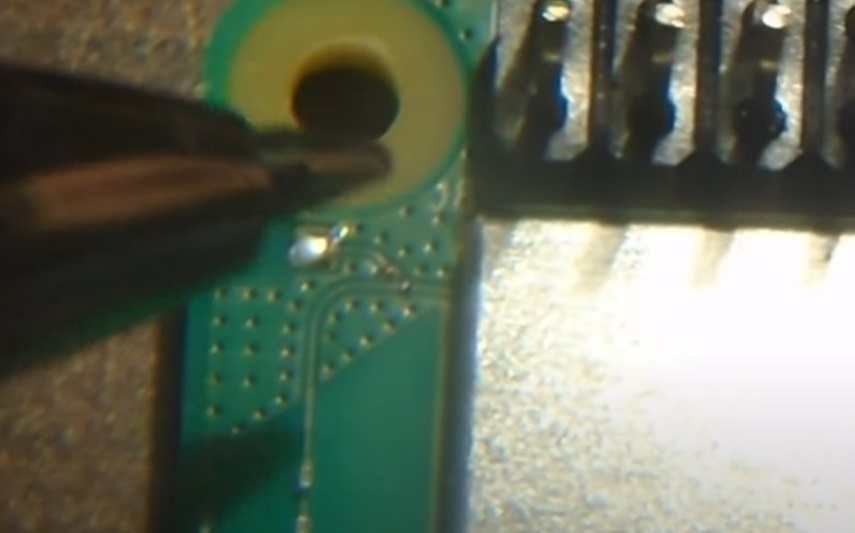

Выходная линия антенны подключена к небольшому чипу антенного мультиплексора, который может выбирать внутреннюю или внешнюю антенну. Внешнюю антенну необходимо подключить к небольшой розетке на печатной плате. Raspberry Pi 4 и 5 не имеют этого переключателя, а также гнездового антенного разъема, но последний можно добавить и надежно подключить к сигнальной линии антенны модуля Wi-Fi и Bluetooth. При внимательном рассмотрении через микроскоп или увеличительное стекло можно увидеть небольшую изогнутую сигнальную линию антенны, выходящую из металлического экрана модуля.


Советы по подключению внешней антенны к Raspberry Pi 3, 4 и 5

Линия напрямую подключена к печатной плате антенны, состоящей из четырех небольших элементов поверхностного монтажа, которые расположены в два ряда по два элемента. Также есть загадочный контакт на антенной линии в нескольких миллиметрах от металлической защиты. Рядом с этим контактом находится еще один маленький контакт, который соединяется с гораздо большим контактом через короткую линию на печатной плате. Не сразу понятно, что должен делать этот контакт, но если не обращать внимания на зеленую защитную крышку на печатной плате, ситуация быстро становится очевидной.


Небольшую антенную розетку для поверхностного монтажа можно добавить, поцарапав немного зеленую защитную крышку на площадках слева и справа от ранее обнаруженного контакта антенны. Три контакта необходимы для надежного удержания разъема антенны на месте. Можно напрямую припаять провод миниатюрной антенны, подключенный к разъему внешней антенны. Но перед этим нужно сделать еще две вещи.


Во-первых, вышеупомянутый контакт на антенной линии и соседний контакт придется соединить небольшим куском обмоточного провода и разрезать антенную линию, чтобы отключить встроенную в печатную плату антенну. Еще нужно поцарапать зеленую изоляцию, чтобы заземлить антенну. Наконец можно подключить кабель. Проверка новых подключений антенны с помощью омметра, а затем и с помощью ОС Raspberry Pi должна пройти гладко. Далее нужно просверлить в алюминиевом корпусе целое отверстие для крепления разъема внешней антенны. В результате сигналы Wi-Fi и Bluetooth будут намного сильнее, а направленную антенну большого радиуса действия можно использовать без внешнего адаптера Wi-Fi.


Как насчет установки внешней антенны на Raspberry 3? Сначала вам нужно посмотреть на нижнюю сторону печатной платы, рядом с гнездом для карты micro SD. Модуль Wi-Fi и Bluetooth не имеет защитного экрана, но имеется резистор нулевого сопротивления для переключения между антенным разъемом и встроенной печатной платой антенны.


Советы по подключению внешней антенны к Raspberry Pi 3, 4 и 5

Следует добавить гнездовой антенный разъем и переместить резистор с нулевым сопротивлением в положение внешней антенны. Однако иногда проще просто удалить миниатюрный резистор с нулевым сопротивлением и использовать небольшой кусок провода.
