Делаем комнатную телевизионную антенну своими руками

Автор: Mike(admin) от 23-09-2016, 13:03

Те, кто любит смотреть телевизор у себя на даче или в загородном доме в некотором отдалении от крупных городских агломераций, понимают, насколько иногда бывает сложно поймать сигнал небольшой встроенной в телевизор антенной. Некоторые в качестве антенны используют кусок проволоки или провод, что не всегда значительно усиливает качество принимаемого сигнала.


Делаем комнатную телевизионную антенну своими руками

Но можно сделать самостоятельно довольно качественную комнатную антенну, при этом она будет достаточно дешевой по себестоимости, по крайней мере, дешевле магазинных аналогов.


Вообще, существуют два типа антенн: наружные и внутренние (комнатные). Наружные антенны, конечно, работают лучше, чем внутренние, поскольку высота их расположения относительно земли довольно высока, и перед ними нет препятствий в виде стен, поэтому они могут поймать больше каналов. Но комнатные антенны имеют свои преимущества. Во-первых, вам не надо подниматься на крышу и устанавливать там антенну. Во вторых, вам не придется беспокоиться о громе или молнии. И в-третьих, это относительно дешевле, чем установленные на открытом воздухе антенны, потому комнатные антенны, не нуждаются в длинном кабеле и крепежной арматуре.


Итак, для создания комнатной антенны своими руками понадобится алюминиевая фольга, кусок картонной коробки, согласующий телевизионный трансформатор (балун), провод, телевизионный кабель, небольшие винты и гайки, ножницы, лента, клей. Такая самодельная антенна, конечно, не будет настолько качественная, как, например, комнатная антенна Lafayette, но она будет ловить сигналы значительно лучше, чем кусок провода, выступающий в роли антенны.


Сначала нужно вырезать два куска из алюминиевой фольги размером 250 x 215 мм, но вы можете поэкспериментировать с другими размерами. Отрежьте кусок картонной коробки для поддержки кусков алюминиевой фольги, которые вы вырезали. Оставьте между кусками фольги небольшой зазор (примерно 1 см). Затем, сделайте небольшие отверстия на нижней кромке близко к центру для проводов. Вы можете использовать небольшие винты и гайки, чтобы зафиксировать контакт между фольгой и проводом. Можно это сделать с помощью изоленты, предварительно закрутив провод несколько раз вокруг отверстия, но вы должны быть уверены, что эта конструкция будет держаться.


Делаем комнатную телевизионную антенну своими руками

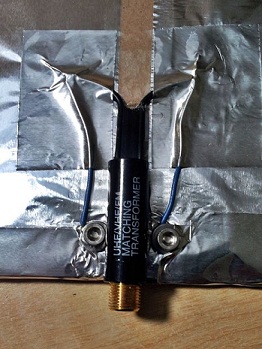

Теперь у вас есть два коротких провода, прикрепленные к каждому куску алюминиевой фольги. Если вы посмотрите на трансформатор, то у него есть два провода и разъем для телевизионного кабеля. Прикрепите провода от фольги к проводам трансформатора. С помощью клея или изоленты укрепите их взаимосвязь.


Делаем комнатную телевизионную антенну своими руками

Делаем комнатную телевизионную антенну своими руками

В итоге такая самодельная комнатная антенна является хорошим решением для дачи или загородного дома, где достаточно простой и дешевой антенны.
