В условиях стремительно развивающихся технологий концепция программно-определяемого радио (SDR, от англ. Software Defined Radio) стала трансформирующей силой, меняющей представление о радиосвязи и способах взаимодействия с ней. От радарных систем до GPS-навигации, от беспроводных каналов до мониторинга спектра — SDR стремительно проникает в самые разные области. Давайте углубимся в тонкости SDR, изучим его основные принципы, разнообразные применения и внутреннее устройство.
Что такое SDR?
По своей сути SDR представляет собой сдвиг парадигмы — переход от традиционного аппаратного радиоустройства к программным решениям, обеспечивающим гибкую перенастройку и адаптивность. В отличие от обычных радиостанций с жёстко заданной архитектурой, SDR использует программные алгоритмы, работающие на универсальных вычислительных платформах, чтобы выполнять обработку радиосигналов, модуляцию и демодуляцию. Эта гибкость позволяет пользователю изменять и оптимизировать работу радио в реальном времени, подстраиваясь под различные задачи и стандарты связи.
Ключевая особенность SDR — возможность легко переключаться между различными протоколами связи, частотами и схемами модуляции без изменений в аппаратуре. Благодаря отделению функций радио от конкретных физических компонентов, SDR предлагает непревзойдённую универсальность и масштабируемость в самых разных приложениях. Будь то радары, беспроводные сети или станции мониторинга спектра, SDR предоставляет единую платформу для внедрения, тестирования и использования новейших радиотехнологий с минимальными аппаратными ограничениями.
Появление SDR открыло доступ к продвинутым возможностям радиосвязи для исследователей, инженеров и энтузиастов, позволив им экспериментировать и внедрять инновации, как никогда прежде. От любительских проектов до критически важных задач — SDR стал катализатором прогресса. По мере развития этой области, благодаря улучшениям в алгоритмах, цифровой обработке сигналов и интеграции аппаратуры, потенциал SDR в преобразовании способов коммуникации и взаимодействия с окружающим миром остаётся практически безграничным.
Для чего используется SDR?
Гибкость SDR делает его незаменимым во множестве сфер:
-
Радар: применяется в радарных системах за счёт своей адаптивности и способности обрабатывать сложные сигналы. Обеспечивает обнаружение, отслеживание и построение изображений.
-
GPS/GNSS: играет ключевую роль в декодировании спутниковых сигналов и определении точного местоположения, улучшая надёжность и точность навигации.
-
Измерения и тестирование: SDR — незаменимый инструмент для анализа сигналов в реальном времени, генерации тестовых сигналов и проверки работоспособности систем связи.
-
Беспроводные каналы: служит основой современных стандартов связи (Wi-Fi, LTE, 5G), облегчая взаимодействие между различными протоколами.
-
Мониторинг и запись спектра: обеспечивает широкополосный анализ, возможность записи радиосигналов для задач регулирования, безопасности и научных исследований.
-
Радиоэлектронная борьба: используется для радиоразведки, постановки помех, получения преимущества в спектре, адаптируясь к динамично меняющимся угрозам.
Как работает SDR?

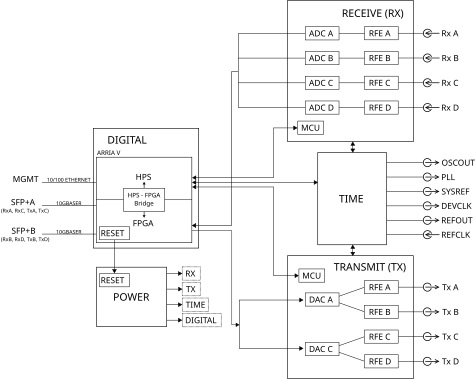

Чтобы понять, как работает SDR, рассмотрим его основные элементы. Любой SDR-передатчик или приёмопередатчик включает четыре ключевые составляющие:
-
Приём сигналов
-
Передача сигналов
-
Тайминг и синхронизация
-
Цифровая обработка
Цепочка приёма сигнала (Receive Radio Chain)
Приёмная часть SDR — это сложная система компонентов, предназначенная для захвата, обработки и преобразования радиосигнала в цифровой вид:
-
Малошумящие усилители (LNA): усиливают слабые сигналы при минимальном внесении шума. Особенно важны в условиях низкого отношения сигнал/шум.
-
Смесители (Mixers): преобразуют частоту входного сигнала, совмещая его с частотой локального генератора, создавая промежуточную частоту (IF), удобную для дальнейшей обработки.
-
Фильтры (Filters): выделяют нужный диапазон частот, подавляя шум и помехи. Применяются полосовые фильтры, включая SAW и керамические резонаторы.
-
Аналого-цифровые преобразователи (ADC): преобразуют аналоговые IF-сигналы в цифровой вид. От их разрешения и частоты дискретизации зависит точность и ширина полосы захваченного сигнала.
Цепочка передачи сигнала (Transmit Radio Chain)
Передающая часть SDR занимается генерацией модулированного радиосигнала на основе цифровых данных:
-
Цифро-аналоговые преобразователи (DAC): превращают цифровой модулированный сигнал в аналоговый, подходящий для передачи.
-
Усилители (PA): усиливают аналоговый сигнал до нужного уровня мощности. Важно сохранить линейность и спектральную чистоту.
-
Смесители и фильтры: как и в приёмной цепочке, используются для преобразования частоты и формирования спектра передаваемого сигнала, удаляя побочные излучения.
Тайминг и синхронизация
Для слаженной работы, особенно в многоантенных или многоканальных системах, критически важны точные временные опорные сигналы:
-
Осцилляторы (Oscillators): обеспечивают стабильную частотную опору. Используются TCXO или OCXO с высокой стабильностью.
-
Фазовые автоподстройки частоты (PLL): синтезируют частоты, синхронизируют генераторы, обеспечивая согласованную работу всех компонентов.

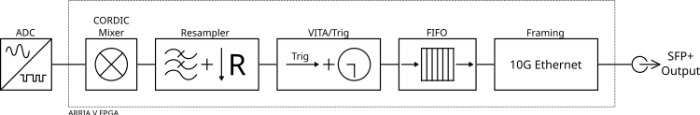

Цифровая обработка (Digital Processing)
Цифровая часть SDR обеспечивает обработку сигналов, модуляцию/демодуляцию и управление протоколами:
-
DSP-чипы (Цифровая обработка сигналов): чаще всего используются FPGA или SoC, реализующие алгоритмы обработки сигналов с высокой скоростью и гибкостью. Они позволяют выполнять функции цифрового смешивания, ресемплинга, буферизации, работы с пакетами и триггерами.
Для SDR с высокоскоростными АЦП и ЦАП часто используется интерфейс JESD204, серийный стандарт, разработанный JEDEC. Он позволяет передавать данные с высокой скоростью, упрощая разводку и снижая количество соединений по сравнению с параллельными интерфейсами.
-
Оперативная память (RAM): обеспечивает буферизацию и временное хранение цифровых данных, поддерживая непрерывную обработку.
-
Цифровые интерфейсы: Ethernet, USB, PCIe и JTAG используются для управления, передачи данных и синхронизации с внешними устройствами.
Заключение
Программно-определяемое радио (SDR) стало ключевым этапом в развитии радиотехнологий, открывая новую эру гибкости, адаптивности и инноваций. Его влияние охватывает радарные системы, GPS-навигацию, беспроводные сети и мониторинг спектра. Освобождение радио от жёсткой привязки к аппаратным компонентам позволяет пользователям динамически настраивать системы под нужды различных стандартов и задач.
SDR объединяет программные алгоритмы, цифровую обработку сигналов и высокоскоростные интерфейсы, обеспечивая бесшовную интеграцию и взаимодействие различных компонентов. Его применение выходит за рамки традиционной радиосвязи — включая тестирование, радиоэлектронную борьбу и научные исследования.
Эта «демократизация» радиотехнологий открыла новые горизонты для экспериментов и изобретений, объединив инженеров, исследователей и энтузиастов по всему миру. По мере развития этой области SDR будет продолжать формировать будущее беспроводной связи, прокладывая путь к новым уровням автоматизации, связи и взаимодействия.
