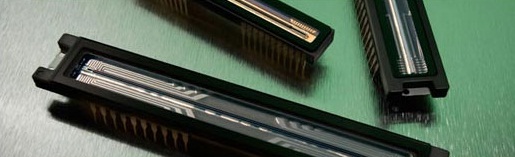

Приборы с зарядовой связью (ПЗС), известные как CCD (Charge-Coupled Devices), представляют собой полупроводниковые устройства, которые преобразуют свет в электрические сигналы. Они состоят из массива конденсаторов, накапливающих электрический заряд, возникающий при воздействии света, и передающих его по цепочке. Эта технология нашла широкое применение в цифровых камерах, астрономических телескопах, сканерах и других оптических приборах.
История создания
В 1969 году Уиллард Бойл и Джордж Смит изобрели ПЗС и предсказали их применение в области твердотельных устройств для создания изображений и памяти. Их работа основывалась на фотоэлектрическом эффекте, объясненном Альбертом Эйнштейном, который описывает выбивание электронов с поверхности материала при поглощении им света. Бойл и Смит сгруппировали множество конденсаторов в массив, что стало основой для пикселей цифрового изображения.
Первоначально названные "Charge Bubble Devices", эти устройства функционировали как сдвиговые регистры и линейные устройства формирования изображений, перенося заряд от одного конденсатора к другому вдоль поверхности полупроводника. В 1970 году лаборатории Bell Labs создали первую твердотельную видеокамеру на основе ПЗС. К 1971 году исследователи из Bell Labs, включая Майкла Ф. Томпсетта, смогли получать изображения с помощью линейных ПЗС массивов. Впоследствии такие компании, как Texas Instruments, Fairchild Semiconductors и Sony, начали инвестировать в технологии ПЗС. Один из первых коммерческих ПЗС устройств был создан компанией Fairchild в 1974 году и представлял собой массив 100x100 пикселей, содержащий около 500 ПЗС элементов. В 1976 году был запущен первый спутник-разведчик на основе ПЗС — KH-11 KENNAN. К 1983 году ПЗС начали заменять фотопластинки в астрономических телескопах.
Принцип работы

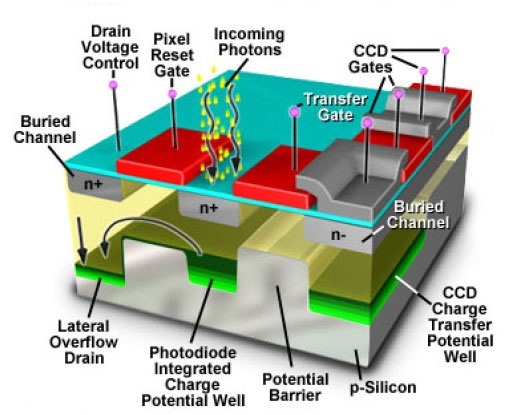

В ПЗС-матрице каждый пиксель представляет собой фотодиод, который при воздействии света генерирует электрический заряд, пропорциональный интенсивности света. После экспозиции накопленные заряды последовательно передаются через сдвиговые регистры к выходному усилителю, где они преобразуются в напряжение. Этот процесс повторяется для всего массива, создавая последовательность сигналов, соответствующих изображению.
Преимущества и недостатки
ПЗС-матрицы обладают высокой чувствительностью к свету и низким уровнем шума, что делает их предпочтительными для профессиональных и научных приложений, требующих высокого качества изображения. Однако они потребляют больше энергии и имеют более сложный процесс производства по сравнению с CMOS-сенсорами. С развитием технологий CMOS-сенсоры значительно улучшили свои характеристики и стали доминировать в потребительских устройствах, таких как цифровые камеры и смартфоны.
Современные достижения
Современные ПЗС устройства, такие как Electron Multiplying CCD (EMCCD), включают функцию умножения заряда на кристалле, что позволяет достигать чувствительности до уровня обнаружения одиночных фотонов без ухудшения разрешения или эффективности структуры ПЗС, при этом снижая затраты. Однако это приводит к увеличению площади кристалла. Современные достижения стремятся повысить квантовую эффективность массива с помощью микролинз, которые перенаправляют свет от непрозрачных областей. Использование микролинз увеличило коэффициент заполнения до примерно 90% без ухудшения скорости работы.
Применение
ПЗС-матрицы широко используются в астрономии, медицинской визуализации, научных исследованиях и профессиональной фотографии, где требуется высокое качество изображения и точность цветопередачи. В потребительских устройствах их постепенно заменяют CMOS-сенсоры из-за их меньшего энергопотребления и более низкой стоимости.
Таким образом, ПЗС-матрицы сыграли ключевую роль в развитии цифровой визуализации и продолжают оставаться важным инструментом в областях, требующих высокой точности и качества изображения.
