Термопаста играет ключевую роль в эффективном отводе тепла в электронных системах, особенно в высокопроизводительных устройствах, таких как процессоры (CPU), графические процессоры (GPU) и силовые микросхемы. Наносимая между электронным компонентом и радиатором, термопаста заполняет микронеровности на поверхностях, улучшая теплопередачу. Это необходимо для поддержания оптимальных рабочих температур, предотвращения перегрева и продления срока службы компонентов. Существуют различные виды термопасты — на основе силикона, металлов или керамики, и выбор подходящего продукта зависит от конкретного применения.
Хотя многие люди не осознают её важности, термопаста имеет решающее значение. Одна из распространённых ошибок сборщиков компьютеров — это установка радиатора прямо на процессор без использования термопасты. Основная задача термопасты — помочь процессору (или другим чипам) передавать тепло на радиатор. Даже если поверхности плотно прилегают друг к другу, без термопасты образуются воздушные зазоры, которые ограничивают передачу тепла. Если под рукой нет термопасты, не стоит отчаиваться — существуют доступные и недорогие временные решения.

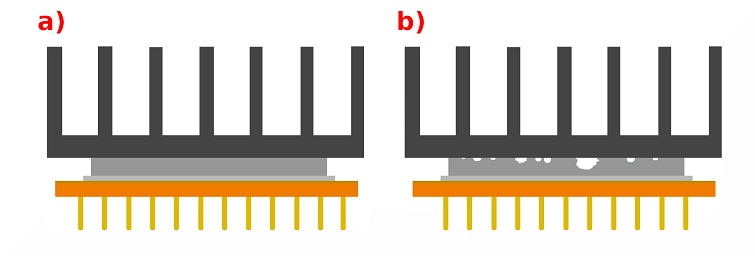

Термопаста заполняет крошечные дефекты на контактирующих поверхностях, где всегда остаются частицы воздуха (см. Рисунок 1). Поскольку воздух является плохим проводником тепла, процессор охлаждается недостаточно эффективно. Идеальное прилегание между процессором и радиатором показано на Рисунке 1a. Реальное прилегание представлено на Рисунке 1b, где микронеровности двух поверхностей содержат воздушные пузыри, обозначенные синим цветом. Для наглядности эти дефекты показаны в увеличенном масштабе.
Рисунок 1: Процессор недостаточно охлаждается из-за частиц воздуха в дефектах контактных поверхностей.
Термопаста — это химическое вещество, наносимое на радиаторы и электронные компоненты для улучшения теплового контакта (см. Рисунок 2). Она необходима для процессоров и силовых компонентов, которые являются крайне неэффективными и выделяют много энергии в виде тепла. Термопаста обычно состоит из силикона и оксида цинка и обладает высокой теплопроводностью. Также существуют пасты с жидким металлом, обладающие ещё более высокой теплопроводностью. Паста снижает тепловое сопротивление и заполняет микронеровности.
Хотя термопаста не обладает такими же показателями теплопроводности, как алюминий или медь, она значительно улучшает передачу тепла. Коэффициент теплопроводности термопасты варьируется от 2 Вт/мК до 8 Вт/мК в зависимости от используемого материала (например, цинка или серебра).
На рынке представлено множество видов термопасты, каждая из которых имеет свои особенности и назначение. Нанесение термопасты требует большой аккуратности. Основная цель — заполнение дефектов на контактных поверхностях, что обеспечивает оптимальный результат. Перед нанесением термопасты убедитесь, что поверхности чистые и не содержат пыли или другого мусора, который может ухудшить теплопередачу и привести к появлению нежелательных слоёв. Для очистки поверхностей можно использовать обычный спирт или ацетон. Затем нанесите термопасту равномерно с помощью небольшой лопатки, начиная с центра и распределяя её наружу.
Рисунок 2: Нанесение термопасты на процессор.
Задача термопасты — создать тепловой мост между радиатором и процессором (или другими микросхемами, выделяющими значительное количество тепла). Поскольку воздух является плохим проводником тепла и всегда образует небольшие зазоры между поверхностями, использование одного радиатора без термопасты бессмысленно. Термопаста заполняет микронеровности, устраняя воздушные пузыри.
В экстренных случаях вместо термопасты можно временно использовать другие материалы, которые легко найти дома, например: пчелиный воск, сургуч, увлажняющий крем, зубную пасту или очень мелкий алюминиевый порошок. Однако эти средства подходят только для краткосрочного применения (несколько дней).
Для обеспечения надёжной работы электронных схем термопаста должна быть нанесена на силовые компоненты. Её использование несомненно улучшает теплопередачу. Высококачественная термопаста снижает температуру системы и продлевает срок службы устройства. Помните, что для поддержания общей эффективности термопасту необходимо время от времени заменять и обновлять.
