Оптические модули являются основными компонентами передачи данных, спрос на оптические приемопередатчики быстро растет.
Интерфейс передатчика вводит определенную кодовую скорость электрических сигналов, после внутренней обработки микросхемой драйвера полупроводниковый лазер (LD) или светодиод (LED) драйвера излучает соответствующую скорость модуляции оптического сигнала, через волоконно-оптическую передачу, интерфейс приемника, а затем оптический сигнал от светочувствительного диода преобразуется в электрический сигнал, и через предусилитель после вывода соответствующей кодовой скорости электрического сигнала.

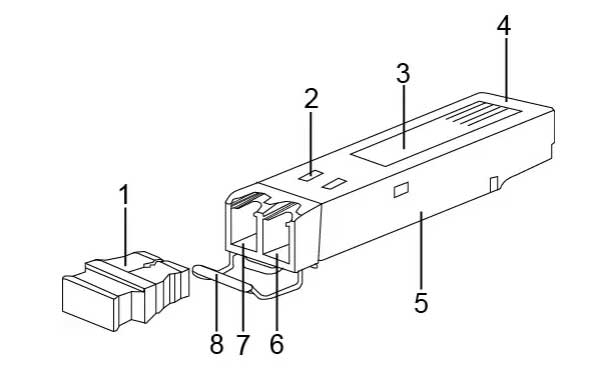

Структура оптического модуля показана ниже.
- Пылезащитный колпачок. Обеспечивает защиту оптоволоконных разъемов, оптоволоконных адаптеров, оптических интерфейсов оптических модулей и портов другого оборудования от внешнего загрязнения окружающей среды и внешних повреждений
- Юбка. Используется для обеспечения хорошего перекрытия между оптическим модулем и оптическим интерфейсом устройства, только в корпусе SFP
- Этикетка. Используется для идентификации основных параметров оптического модуля и информации о производителе
- Разъем. Используется для соединения оптического модуля с одиночной платой, передачи сигналов, подачи питания на оптический модуль
- Оболочка. Защита внутренних компонентов
- Интерфейс приема (Rx). Интерфейс приема оптоволоконных сигналов
- Интерфейс передачи (Tx). Интерфейс передачи оптоволоконных сигналов
- Пряжка ручки-тяги. Используется для вытягивания и вставки оптического модуля, а также для удобства идентификации различных полос, соответствующих цвету ручек, которые не одинаковы
Как измерить производительность оптических модулей?
Средняя оптическая мощность относится к оптическому модулю в нормальных рабочих условиях на стороне передатчика выходной оптической мощности источника света, можно понимать как интенсивность света. Передача оптической мощности и доля «1» в передаваемом сигнале данных, чем больше «1», тем больше оптическая мощность. В коммуникации мы обычно используем дБм для выражения оптической мощности.
В спектре излучения длина волны, соответствующая средней точке отрезка линии, соединяющего максимальную амплитуду 50℅. Различные виды лазеров или один и тот же вид двух лазеров из-за процесса, производства и других причин будут иметь центральную длину волны разницы. В настоящее время существует три основных центральных длины волны для обычно используемых оптических модулей: 850 нм, 1310 нм и 1550 нм.
Каково применение оптического модуля:
- Центр обработки данных: с развитием облачных вычислений, больших данных и других отраслей наступила эра Интернета всего. Это выдвигает более высокие требования к возможностям информационного взаимодействия и обработки данных центра обработки данных. И итеративное обновление оптических модулей особенно важно
- Модель ИИ: эффективный вывод ИИ требует поддержки большого объема арифметических операций, чтобы вы могли быстро отфильтровывать нужную информацию из массива данных, для чего требуется поддержка оптического модуля
- 5G: по сравнению с 4G, сети 5G характеризуются высокой пропускной способностью и низкой задержкой, что предъявляет более высокие требования к функциям и производительности оптических модулей. Спрос на оптические модули с более высокой скоростью передачи, естественно, будет выше
