Биннинг светодиодов – важный процесс, который помогает гарантировать, что светодиодные осветительные приборы имеют постоянное качество, точность цветопередачи и яркость. Он позволяет производителям выпускать высококачественные светодиодные осветительные приборы, которые отвечают конкретным потребностям их клиентов. Из-за производственного процесса в промышленном производстве светодиодных светильников всегда есть отклонения. В каждой партии и каждом светодиоде присутствуют различные характеристики. Изделия со схожими характеристиками объединяются в специальные контейнеры, чтобы предотвратить большие отклонения в продуктах. Этот процесс особенно необходим при производстве светодиодных светильников в спектре белого света.

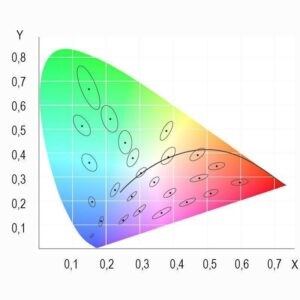

По своей сути, биннинг светодиодов – это процесс сортировки светодиодов по группам на основе их цветовых и яркостных характеристик. Этот процесс необходим для обеспечения единообразия светодиодных осветительных приборов, таких как лампочки, и поддержания стандартов качества. Одним из наиболее широко используемых методов биннинга светодиодов является эллипс Макадама. Разработанный Дэвидом Л. Макадамом в 1940-х годах, этот метод основан на наблюдении, что человеческий глаз не может легко различать небольшие различия в цвете при определенных условиях. Эллипс Макадама делит цветовое пространство на ряд эллипсов, каждый из которых представляет собой различный уровень изменения цвета, воспринимаемый человеческим глазом. Чем меньше эллипс, тем менее заметно изменение цвета.
Ниже приведены шаги биннинга эллипса МакАдама:
- Измерьте координаты цветности светодиода. Координаты цветности используются для описания цвета света и обычно представлены на двумерной диаграмме, известной как диаграмма цветности CIE
- Определите, в какой эллипс МакАдама попадает светодиод. Это делается путем сравнения координат цветности светодиода с границами эллипсов на диаграмме CIE
- Назначьте светодиоду бин на основе размера эллипса МакАдама, в который он попадает. Светодиоды, которые попадают в меньшие эллипсы, считаются более качественными и обычно сортируются в более высокие бины
- Протестируйте светодиоды в каждом бине, чтобы убедиться, что они соответствуют требуемым характеристикам яркости и цветовой температуры. Светодиоды, которые не соответствуют этим характеристикам, могут быть дополнительно отсортированы в более низкие бины или вообще отклонены
Используя метод эллипса МакАдама, производители светодиодов могут гарантировать, что их продукция будет иметь одинаковый цвет и яркость, а также соответствовать стандартам качества, требуемым для различных применений. 1 шаг МакАдама и 1 SDCM (Standard Deviation of Colour Matching или стандартное отклонение соответствия цвета) – это одна и та же метрика, используемая для демонстрации того, как светодиоды отличаются друг от друга. В шкале МакАдама 7 эллипсов. Чем больше число, тем больше отклонение.
Человеческий глаз может заметить разницу между шагами 3 и 4. Качественные производители используют только светодиоды из шагов 1 и 2, поэтому в их светильниках нет видимых для глаза различий.
Для расчета SDCM координаты цветности светодиода сравниваются с координатами целевой цветности. Разница между ними выражается в терминах стандартных отклонений. SDCM рассчитывается с использованием формулы, которая учитывает размер цветового пространства, расстояние между цветами и различия в восприятии цвета у разных людей.
Значение SDCM используется для определения диапазона цветов, которые попадают в определенный уровень отклонения от целевого цвета. Например, SDCM 3 указывает на то, что цвет светодиода попадает в диапазон цветов, которые воспринимаются как имеющие максимум три стандартных отклонения от целевого цвета.
Производители светодиодов используют SDCM для обеспечения согласованности цвета в пределах партии светодиодов и между различными партиями. Значение SDCM позволяет производителям указывать приемлемый диапазон отклонения цвета для конкретного светодиодного продукта. Светодиодные продукты с более низкими значениями SDCM считаются более качественными и часто используются в приложениях, где точность цвета имеет решающее значение, например, в сценическом или медицинском освещении.
