Микросхемы распределения питания, или Power Distribution Switches, представляют собой ключевые компоненты в современных электронных устройствах. Они обеспечивают эффективное и безопасное распределение электроэнергии между различными элементами схемы, контролируют ток, защищают оборудование от перегрузок и коротких замыканий. Такие микросхемы широко применяются в устройствах, требующих надежного управления питанием, например, в компьютерах, мобильных устройствах, бытовой технике и автомобильных системах.
Основные функции и назначение
Микросхемы распределения питания выполняют следующие ключевые задачи:
- Включение и выключение питания отдельных компонентов — они позволяют контролировать подачу энергии на определенные части устройства, что важно для экономии энергии и управления работой системы
- Защита от коротких замыканий и перегрузок по току — современные микросхемы оснащены функциями защиты, которые предотвращают повреждение компонентов при аварийных ситуациях, таких как слишком высокие токи или короткое замыкание
- Мониторинг состояния — большинство таких микросхем имеют встроенные системы мониторинга тока и напряжения, которые позволяют следить за состоянием системы в реальном времени
- Мягкое включение (soft start) — плавное увеличение тока при включении позволяет избежать скачков напряжения и перегрузки системы
- Тепловая защита — микросхемы оснащены термозащитой, которая отключает питание при достижении критических температур, предотвращая перегрев компонентов
Принцип работы
Микросхемы распределения питания работают как электронные ключи, которые управляют подачей энергии на подключенные нагрузки. Основной принцип их работы заключается в том, что они пропускают или блокируют ток в зависимости от управляющего сигнала. Эти устройства могут быть на основе MOSFET-транзисторов, которые управляют током с низким уровнем рассеиваемой мощности.

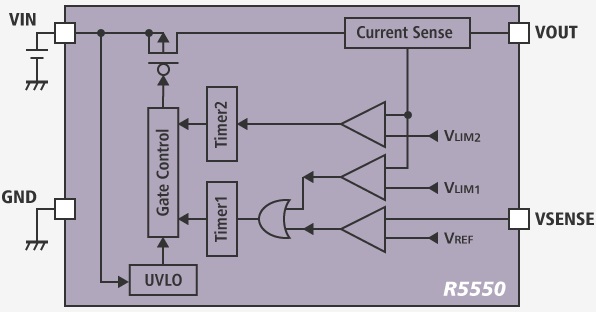

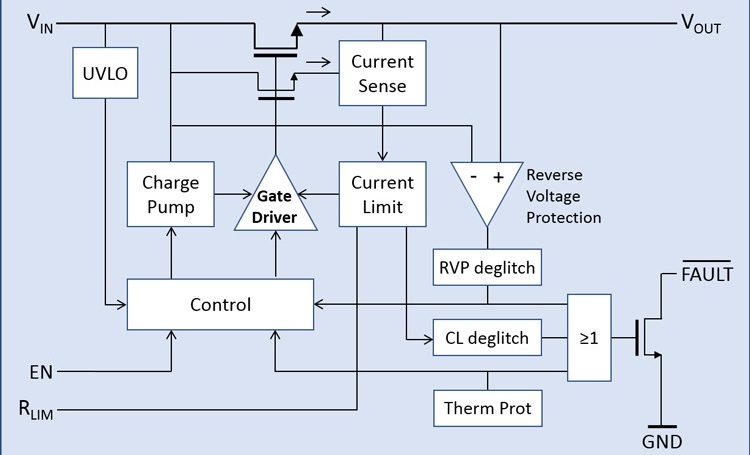

Основные компоненты Power Distribution Switch:
- Мощный транзистор — используется для передачи электрического тока на нагрузку. Обычно это n-канальный или p-канальный MOSFET
- Схема защиты — включает в себя ограничение по току, защиту от коротких замыканий и перегрева
- Модуль управления — отвечает за контроль над включением и выключением транзистора, а также за реализацию функций защиты и мониторинга
- Токовые и тепловые датчики — измеряют текущий уровень тока и температуру для предотвращения аварийных ситуаций
Типы микросхем распределения питания
Существует несколько типов микросхем распределения питания, которые классифицируются в зависимости от их характеристик и области применения:
- Одноканальные и многоканальные микросхемы — одноканальные переключатели управляют одной линией питания, а многоканальные могут контролировать несколько линий одновременно, что удобно в сложных системах с множественными модулями
- Низковольтные и высоковольтные — выбор зависит от рабочего напряжения системы. Низковольтные версии часто используются в портативных устройствах, а высоковольтные — в промышленных приложениях
- Микросхемы с поддержкой горячей замены (Hot-swap) — эти устройства предназначены для работы в системах, где элементы можно подключать и отключать под нагрузкой без выключения основного питания. Это важно для серверов и сетевого оборудования
Применение
Микросхемы распределения питания нашли применение в самых разных областях, от потребительской электроники до сложных промышленных систем:
- Потребительская электроника — в смартфонах, планшетах и ноутбуках такие микросхемы используются для управления питанием отдельных компонентов, таких как модули связи, дисплеи, камеры и другие части устройства
- Автомобильная электроника — в современных автомобилях микросхемы распределения питания отвечают за работу множества систем: от развлекательных комплексов до систем помощи водителю и управления двигателем
- Компьютерная техника — в компьютерах Power Distribution Switch используются для управления питанием USB-портов, периферийных устройств и внутренних компонентов, что позволяет оптимизировать энергопотребление и защитить систему от повреждений
- Промышленные приложения — в системах автоматизации и управления производственными процессами микросхемы распределения питания обеспечивают надежную работу сложного оборудования, снижая риск простоев и повреждений
Основные характеристики микросхем распределения питания
При выборе микросхемы распределения питания важно учитывать следующие параметры:
- Максимальный ток — значение тока, которое может пропускать микросхема без перегрева и выхода из строя
- Порог срабатывания защиты — уровень тока, при превышении которого сработает защита и микросхема отключит нагрузку
- Скорость отклика — время, за которое микросхема может отключить питание в случае аварии
- Уровень рассеиваемой мощности — характеристика, определяющая, сколько энергии в виде тепла выделяется в процессе работы микросхемы
- Энергоэффективность — важный параметр для портативных устройств, где каждая потеря энергии критична
Микросхемы распределения питания играют важнейшую роль в управлении энергопотреблением и защите электронных устройств. Благодаря широким функциональным возможностям, включая защиту от коротких замыканий, перегрузок, мягкое включение и мониторинг, они обеспечивают безопасную и стабильную работу современных систем. С развитием технологий энергосбережения и миниатюризации устройств, роль Power Distribution Switch будет только возрастать, позволяя создавать более сложные, надежные и энергоэффективные решения.
