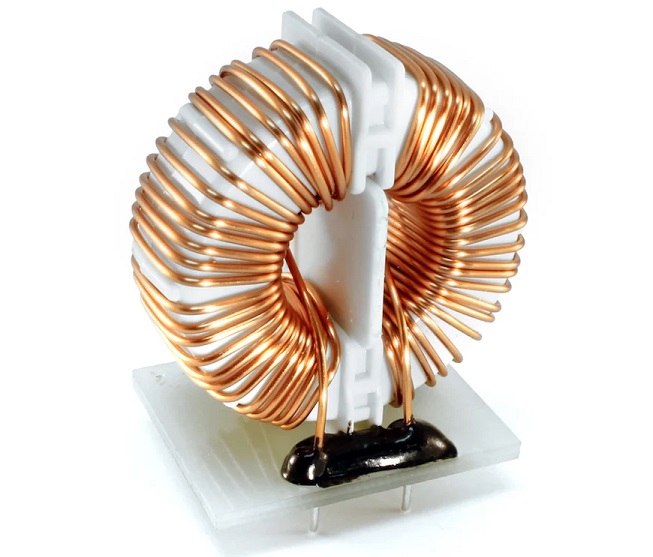

Синфазный дроссель (Common Mode Choke, CMC) – это пассивный электрический компонент, предназначенный для подавления электромагнитных помех (EMI), которые возникают в электронных устройствах и системах. Он представляет собой разновидность катушки индуктивности (индуктора), которая отличается своей конструкцией и функциональными возможностями.
Принцип работы

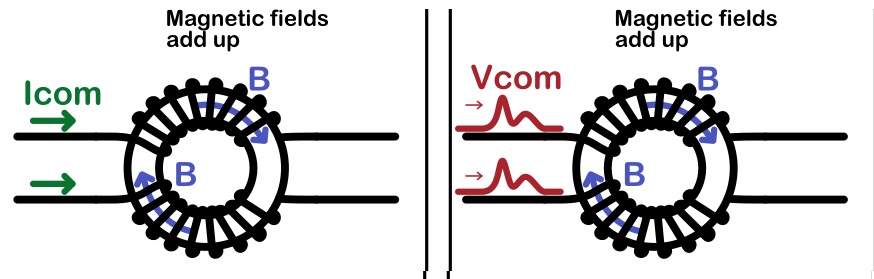

Синфазный дроссель состоит из двух или более обмоток, намотанных на общий магнитный сердечник. Эти обмотки расположены так, что токи синфазного сигнала (т.е. токи одинакового направления в обеих обмотках) создают магнитные поля, которые суммируются и эффективно подавляются сердечником. В то же время, дифференциальные токи (токи противоположного направления) проходят через дроссель практически без изменений, так как их магнитные поля взаимно компенсируются.
Основные особенности и преимущества
- Эффективное подавление синфазных помех: Синфазные дроссели особенно эффективны для подавления высокочастотных помех, возникающих в цепях питания и сигнальных линиях. Это позволяет снизить уровень электромагнитного излучения и предотвратить возможные помехи в работе других устройств
- Минимальное влияние на дифференциальный сигнал: Благодаря конструкции дросселя, дифференциальные сигналы проходят через него практически без потерь. Это важно для сохранения целостности полезного сигнала в системах передачи данных
- Простота интеграции: Синфазные дроссели легко интегрируются в схемы различных устройств, включая блоки питания, линии связи и системы управления. Они доступны в различных конструктивных исполнениях, что позволяет подобрать оптимальный вариант для конкретного применения
- Защита от электромагнитных помех: Использование синфазных дросселей помогает соответствовать требованиям электромагнитной совместимости (EMC), что особенно важно в современных электронных устройствах и системах, работающих в условиях высокой плотности расположения компонентов
Применение
- Блоки питания: В импульсных блоках питания синфазные дроссели используются для подавления высокочастотных помех, генерируемых коммутирующими элементами
- Линии связи: В телекоммуникационных системах и сетевых устройствах они помогают снизить уровень помех и улучшить качество передачи данных
- Автомобильная электроника: В автомобилях синфазные дроссели применяются для уменьшения электромагнитных помех, создаваемых различными электронными системами
- Промышленные системы: В промышленности они используются для защиты чувствительных электронных устройств от внешних помех
Синфазные дроссели являются важными компонентами для подавления электромагнитных помех в современных электронных устройствах. Они обеспечивают эффективное подавление синфазных сигналов при минимальном влиянии на дифференциальные сигналы, что делает их незаменимыми в широком спектре приложений. Их использование помогает обеспечить соответствие требованиям электромагнитной совместимости и улучшить надежность и производительность электронных систем.
