Вы, возможно, видели раньше пьезозуммер, иными словами, устройство, производящее звук, использующий пьезоэлектрический эффект. Подобно тому, как существуют датчики, которые обнаруживают свет или излучают свет по тому же принципу, существуют пьезоэлектрические датчики: устройство, которое обнаруживает вибрацию или, чаще всего, звук. Сегодня мы рассмотрим основы пьезоэлектрических датчиков и принципы их работы.
Пьезоэлектрический эффект, по сути, представляет собой явление, которое возникает, когда к материалу прикладывается напряжение, в результате чего накапливается электрический заряд. Проще говоря, когда указанный материал деформируется, создается напряжение. Это может произойти и наоборот, когда приложение напряжения также деформирует материал.

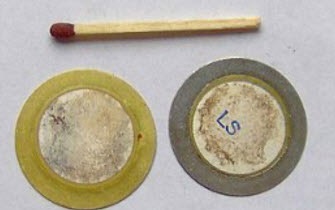

Пьезоэлектрические датчики обычно используют кристалл определенного типа – по сути, сердце датчика. Будь то кварц или керамика, они обладают одинаковым пьезоэлектрическим свойством создавать заряд при приложении напряжения. Это происходит, когда вибрации (или напряжение) смещают заряженные ионы внутри кристалла и, таким образом, делают его чувствительным к механическим изменениям в окружающей среде. Эта простая идея привела к созданию очень простого пьезоэлектрического датчика.
Обычно можно увидеть их использование в музыке: для электрических ударных установок, которые воспроизводят звук при ударе, или для акустических установок, которые необходимо улучшить в день выступления. Они также очень полезны для ваших проектов, для всего, что требует обнаружения вибраций (возможно, звука) или движений (возможно, любого движения). Некоторые проекты, которые приходят на ум, могут быть простыми сигнализаторами мер безопасности или фитнес-трекерами. Вы также можете внедрить их в спортивное оборудование, такое как клюшки для гольфа или теннисные ракетки, где датчик измеряет силу каждого удара. Они также отлично подходят для обнаружения давления или, проще говоря, прикосновения, добавляя уровень интерактивности в любой проект.
Используя эти датчики, важно понять два важнейших свойства устройства: чувствительность и резонансную частоту. Чувствительность означает, насколько эффективно пьезоэлектрический датчик преобразует механическое напряжение в электрический сигнал. Датчики с высокой чувствительностью идеально подходят для обнаружения незначительных вибраций или изменений низкого давления, а датчики с более низкой чувствительностью подходят для применений, требующих большей силы или удара. Кроме того, каждый пьезоэлектрический датчик имеет резонансную частоту, на которой он реагирует наиболее эффективно. Работа датчика вблизи его резонансной частоты повышает его чувствительность и точность. Однако эта частота варьируется в зависимости от конструкции датчика и материала кристалла.
При выборе пьезоэлектрического датчика важно учитывать все аспекты вашего проекта и то, для чего вы собираетесь его использовать. Чувствительность и резонансная частота – два основных компонента пьезоэлектрического датчика, которые могут различаться, помимо форм-фактора, конечно.
Кроме того, вам может потребоваться или не потребоваться использовать усилитель или схему формирования сигнала, чтобы преобразовать выходной сигнал датчика в совместимый сигнал. Крайне важно выяснить, будет ли ваш пьезоэлектрический датчик иметь такую совместимость.
В общем, эти датчики идеально подходят для обнаружения движения. С этими датчиками можно реализовать большое количество проектов.
