Переход от прототипа к окончательной версии проекта требует принятия нескольких ключевых решений, включая выбор корпуса, соответствующего требованиям проекта. Часто об этом думают второстепенно, что может негативно повлиять на дизайн и функциональность проекта, над которым вы работали в течение многих часов. Поэтому в данном материале мы обобщим несколько вариантов корпусов и дадим несколько советов и рекомендаций о том, когда и какой тип корпуса использовать в вашем проекте.

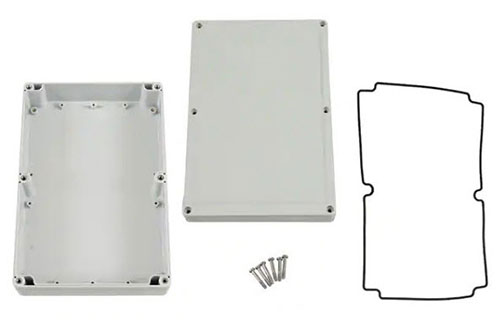

Использование готового корпуса для электроники, иногда называемого коробкой, является наиболее простым вариантом для многих. Готовые корпуса бывают разных форм и цветов, и зачастую вы также можете выбрать материалы, специально адаптированные к различным условиям проекта. Корпуса из пластика ABS являются наиболее распространенным типом. Этот гибкий и прочный пластик предлагает фантастическое сочетание свойств, которые отлично подходят для большинства любительских проектов. Однако сам по себе ABS не устойчив к ультрафиолетовому излучению. Например, если вы собираетесь использовать готовый проект на открытом воздухе или рядом с УФ-лампами, поищите альтернативные материалы или корпуса из ABS-пластика, устойчивые к ультрафиолетовому излучению. В любом случае, обычные корпуса из ABS-пластика обычно недорогие и непроводящие, и вы можете приобрести их различных размеров и цветов.

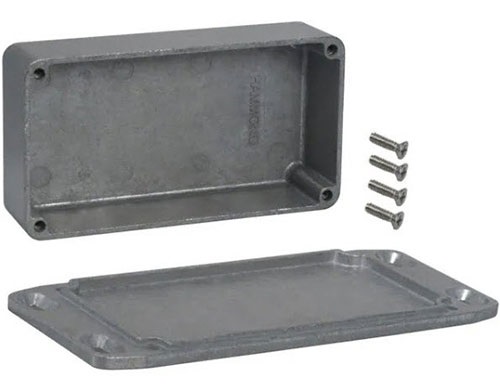

Альтернативно вы также можете купить проектные корпуса из металла. Такие изделия часто изготавливаются из алюминия – относительно мягкого и очень легкого металла. Дополнительным преимуществом использования металлического корпуса является значительное увеличение долговечности по сравнению с пластиковым. Металлические корпуса не подвержены разрушению УФ-излучением или нагреву. Кроме того, алюминий не ржавеет, как другие металлы, поэтому вы можете смело развернуть проект, заключенный в алюминиевый корпус, на открытом воздухе. Металлические корпуса также идеально подходят для отвода тепла, выделяемого электронными компонентами. Недостатком является то, что металлические корпуса обычно тяжелее и дороже, чем пластиковые корпуса, и найти подходящий размер может быть сложно. Кроме того, вы должны убедиться, что в корпусе проекта не закорачиваются электронные компоненты, находящиеся внутри корпуса.
Наконец, пластиковые корпуса легко модифицировать. Вы можете легко сделать вырезы для переключателей, светодиодов и дисплеев, например, используя легкодоступные инструменты, такие как острый нож. Металлические корпуса часто требуют использования более профессиональных инструментов для модификации корпуса.

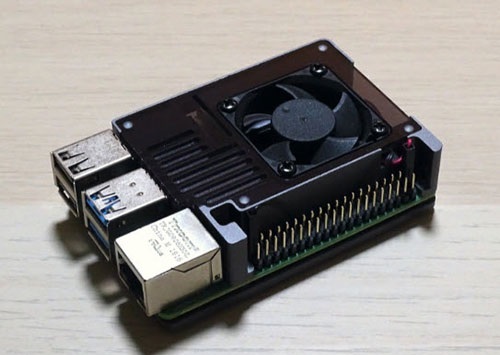

Ранее обсуждавшийся вариант предполагал, что вы хотите разместить все компоненты внутри закрытого корпуса. Альтернативно вы также можете выбрать более модульный подход. Вы можете купить готовые корпуса для популярных плат разработки, таких как Arduino UNO и Raspberry Pi. Производители разработали эти специальные корпуса для защиты конкретного устройства и часто включают в себя решения для охлаждения, где это необходимо. Плата помещается в корпус, и вы можете прикреплять модули, такие как сенсорный экран, непосредственно к плате.
Модульный подход идеально подходит для новичков и проектов, которые вы не будете реализовывать на открытом воздухе. Добавление такого варианта – быстрый процесс, поскольку вам не нужно вносить какие-либо изменения. Недостатком является то, что в эти корпуса часто помещается только одна макетная плата, и они могут стоить дороже, чем обычные проектные коробки.

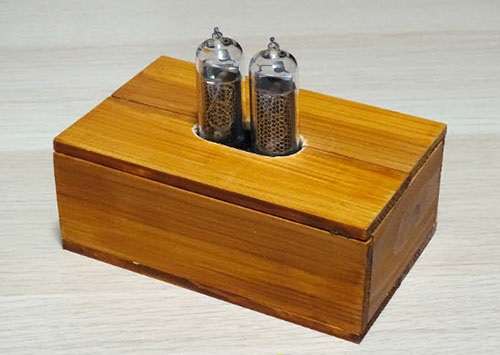

Если вы хотите, чтобы ваше готовое устройство выглядело идеально, вам не обойтись без разработки специального корпуса специально для вашего проекта. Хотя можно сделать так, чтобы стандартная коробка для проекта выглядела хорошо, но ничто не сравнится с корпусом, изготовленным на заказ. К сожалению, этот подход требует от вас потратить значительное количество времени на создание индивидуального дизайна. Вам даже следует учесть период проб и ошибок, если вы никогда раньше не разрабатывали индивидуальный корпус. Кроме того, для создания индивидуальных корпусов проектов вам могут понадобиться более профессиональные инструменты и механизмы, такие как 3D-принтер.
Однако, результат говорит сам за себя, поскольку самодельные корпуса придают каждому проекту, сделанному своими руками, особый оттенок, который выделяет его из толпы. Кроме того, вы можете спроектировать корпус так, как захотите, и он всегда будет идеально подходить и защищать внутренние компоненты. При использовании готовых коробок для проектов вам, скорее всего, всегда придется идти на компромисс в отношении размера, внешнего вида или материала коробки. С другой стороны, корпуса, сделанные своими руками, позволяют вам выбрать дизайн, цвет и материал, которые вы хотите.
И наконец, поделимся некоторыми советами, которые следует учитывать при выборе корпуса. Сначала убедитесь, что все компоненты помещаются внутри корпуса. Однако не забудьте учесть провода, соединяющие электронные части, поскольку кабели могут занимать значительное пространство внутри корпуса. Также подумайте, как можно смонтировать компоненты внутри корпуса. Затем подумайте о вариантах ввода/вывода для вашего проекта. Учитывайте переключатели, кнопки, светодиоды и дисплеи и размещайте их, прежде чем вносить какие-либо изменения в корпус. Если вам нужен водонепроницаемый корпус, убедитесь, что выбранный вами корпус оснащен резиновым уплотнением, защищающим внутреннюю часть от пыли и воды. Однако не стоит забывать о тепловой схеме, поскольку некоторые электронные компоненты могут нагреваться во время работы. Водонепроницаемый корпус может привести к перегреву и повреждению компонентов. Поэтому рассмотрите возможность использования корпуса в качестве радиатора для рассеивания тепла.
Проектные корпуса бывают всех форм и цветов. Использование готовой коробки является разумным вариантом для большинства проектов. В данном случае вы можете выбирать из различных материалов, каждый из которых имеет свои плюсы и минусы. Пластиковые корпуса легко модифицируются, они недороги и легки. Металлические корпуса невероятно прочны и могут выступать в качестве радиатора. Чехлы, изготовленные на заказ, станут прекрасным дополнением к любому проекту, сделанному своими руками, и сделают каждое самодельное устройство особенным. Однако на проектирование и изготовление таких корпусов часто уходит больше времени, и для их создания могут потребоваться специальные инструменты.
