Цифровые средства измерения (мультиметры, вольтметры, амперметры и т.д.) произвели революцию в области электрических измерений, предлагая повышенную точность и удобство по сравнению с их аналоговыми аналогами.
С развитием технологий цифровые вольтметры, цифровые мультиметры и другие устройства стали широко использоваться благодаря точности, разрешению, удобству и универсальности. Эти средства обеспечивают точные показания благодаря цифровым дисплеям.
При использовании аналогового средства измерения точность показаний зависит от способности пользователя интерпретировать положение указателя на шкале счетчика. При использовании более крупных шкал измерителя точность может быть выше, чем при использовании более мелких шкал. Зеркальная шкала предусмотрена на более дорогих аналоговых механизмах измерителя, чтобы помочь выровнять глаз по вертикали со шкалой, уменьшая вероятность ошибки параллакса. Цифровой измеритель обеспечивает повышенное разрешение, устраняющее любую неуверенность в правильности показаний и обеспечивающее превосходную точность. Но аналоговый измеритель быстрее отреагирует на изменение значений. Цифровые измерители могут точно использоваться неподготовленными людьми, что позволяет избежать путаницы с многочисленными шкалами аналогового мультиметра.
Цифровой мультиметр аналогичен аналоговому мультиметру. Основное отличие состоит в том, что механизм счетчика заменен цифровым преобразователем. Эта электронная схема заменяет функцию измерителя и управляет компонентами, которые при свечении образуют цифры.

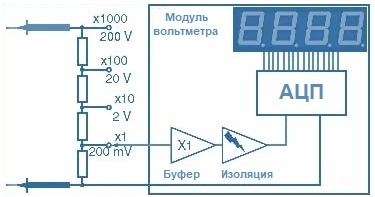

Базовый цифровой измеритель всегда реагирует на напряжение. Типичный диапазон составляет 0–200 мВ. Чтобы использовать его в качестве мультиметра, вокруг преобразователя и цифрового индикатора подключаются соответствующие умножители и шунты. На следующем рисунке представлена структурная схема элементарного цифрового вольтметра. Умножающие резисторы уменьшают напряжение в соответствии со значениями, выбранными переключателем диапазонов.
Выход подключен к преобразователю, который обрабатывает значение напряжения и отправляет выходные сигналы на соответствующие сегменты дисплея.

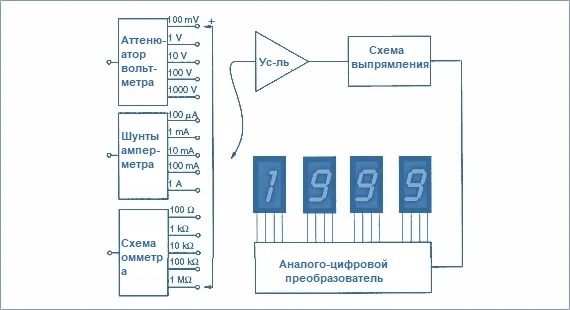

Каждая цифра в группе отображения состоит максимум из семи сегментов. Полная шкала обычно указывается как 199 или 1999 и увеличивается кратно 10 по мере увеличения количества цифр. Дисплей 199 также можно описать как 2½-разрядный дисплей. Точно так же дисплей 1999 иногда называют 3½-разрядным. Изначально нужно было выбрать необходимый диапазон и сдвинуть десятичную точку по дисплею в соответствии с ним. На следующем рисунке показана схема счетчика этого типа. Современные цифровые дисплеи имеют автоматический диапазон, а десятичная точка сдвигается в соответствии с вводом. Электронные схемы, соответственно, более сложные.
Единственная регулировка – это выбор функции сопротивления, тока или напряжения, а все остальное делается автоматически. Даже полярность постоянного напряжения и тока учитывается с помощью соответствующих индикаторов. Размер цифр может варьироваться от 5 мм до 12 мм и более, в зависимости от производителя и целевого использования счетчика. Размер дисплея может иметь значение, например, если показания необходимо производить на расстоянии. Типы дисплеев могут варьироваться от светодиодов до жидкокристаллических дисплеев. Также популярны вакуумные и газовые дисплеи. Газообразные дисплеи отлично подходят для чтения при очень слабом освещении, а жидкокристаллический дисплей (ЖКД) практически бесполезен без дополнительного источника света.
Газоразрядный дисплей плохо читается при ярком солнечном свете, тогда как жидкокристаллический дисплей читается легко. Однако ЖК-дисплей в большей степени зависит от температуры, и если температура дисплея становится слишком высокой, весь экран становится либо пустым, либо черным и его невозможно прочитать. В этих условиях может произойти необратимое повреждение.
Схемы цифровых мультиметров современного типа гораздо сложнее, чем схемы аналоговых измерителей, поэтому на предыдущем рисунке показана только базовая схема. При использовании этой схемы пользователь должен выбрать диапазон и тип измерения. Тем не менее, он иллюстрирует принципы работы такого устройства.
Входной аттенюатор и переключатель выбора функций образуют цифровые входы мультиметра. Аттенюатор иногда автоматизирован и объединен с функцией автоматического выбора диапазона. Преобразователь и цифровой индикатор не всегда достаточно чувствительны для использования мультиметра, поэтому часто предоставляется усилитель. Он также выполняет дополнительную роль, обеспечивая изоляцию между преобразователем и аттенюатором, предотвращая возможную нагрузку на проверяемую цепь.
В целом, между цифровыми и аналоговыми измерителями можно выделить следующие отличия:
- При нормальной работе цифровой прибор более точен. Чем дороже прибор, тем выше точность
- Оба типа нуждаются во внутреннем аккумуляторном источнике питания
- Оба типа используют выпрямитель для преобразования переменного тока в постоянный, но аналоговый счетчик должен использовать отдельную шкалу для переменного напряжения. Цифровой счетчик должен иметь корректирующую схему, чтобы компенсировать это
- Функции омметра в аналоговом счетчике используют нелинейную шкалу. Цифровой прибор не имеет шкалы, и его нелинейность приходится корректировать с помощью специальной схемы стабилизации тока
- Входное сопротивление цифрового прибора намного выше, чем у схемы аналогового типа. Оно может составлять 20 кОм/В, тогда как для цифрового измерителя оно может составлять 20 МОм/В, что означает меньшие помехи или влияние на проверяемую цепь
- Цифровой мультиметр подвержен большим погрешностям при наличии радиочастотного поля. Обычно оно оказывает минимальное влияние на аналоговый счетчик
- Цифровой счетчик гораздо более чувствителен к условиям цепи, чем аналоговый счетчик. В некоторых случаях это может привести к ошибочным показаниям
- Аналоговый счетчик более чувствителен к изменению значений, чем цифровой прибор. Из-за конфигурации схемы цифровому устройству требуется значительно больше времени, чтобы отреагировать на новое значение и снова установиться
Цифровые измерительные приборы, в том числе цифровые вольтметры и цифровые мультиметры, произвели революцию в области электрических измерений. Во-первых, эти приборы обеспечивают точные и точные показания, гарантируя достоверность результатов измерений. Благодаря цифровому дисплею пользователи могут легко считывать и интерпретировать измеренные значения, что повышает удобство и снижает вероятность ошибок. Цифровые устройства предлагают более широкий спектр функций и возможностей измерения, чем аналоговые, что делает их универсальными инструментами для различных применений. Кроме того, цифровые часто включают в себя расширенные функции, такие как регистрация данных, удержание пиковых значений и автоматический диапазон, что обеспечивает расширенную функциональность и гибкость.
