Нас учат, что параллельные цепи поддерживают одинаковое напряжение на всех ответвленных резисторах, поровну распределяя напряжение источника. Но реальность часто далека от идеала, и отдельные устройства, безусловно, влияют на остальную часть схемы. Последовательные и параллельные схемы хорошо понятны (по крайней мере, на бумаге) большинству инженеров. Где-то еще на уроках физики, введения в электротехнику или анализа цепей каждый инженер узнал, что компоненты, соединенные последовательно, имеют одинаковый ток, протекающий через них, а компоненты, соединенные параллельно, имеют одинаковое напряжение на своих клеммах.
На бумаге все это прекрасно работает. Инженер может спроектировать систему с сотнями компонентов, установленных между шиной питания и шиной заземления, зная, что их падение напряжения будет одинаковым. Однако во время установки или во время использования схемы по назначению появляются, казалось бы, случайные проблемы. Что же случилось?
На принципиальных схемах предполагается, что сопротивление в проводе равно нулю, что означает отсутствие падения напряжения от одного конца провода к другому, независимо от его длины. Во многих случаях это справедливое предположение, поскольку падение напряжения на проводе незначительно по сравнению с другими компонентами схемы. Однако это предположение начинает разваливаться, когда используется много проводов или длинных проводов, так что сопротивление провода становится значительным.
Кроме того, для переменного тока и других сигналов, изменяющихся во времени, сопротивление провода, то есть его частотно-зависимые резистивные характеристики, также будет меняться. Ток, проходящий по проводу, создает магнитное поле, а ток, протекающий по соседним проводникам, создает электрическое поле. Они представляют собой индуктивные и емкостные нагрузки, влияющие на расчет импеданса.
На занятиях по анализу схем идеальными считались не только провода, но и источники питания. Ожидалось, что источник постоянного напряжения всегда будет обеспечивать одно и то же напряжение, а источники переменного тока производят только идеально чистые синусоидальные сигналы с заданной частотой и амплитудой. Любой, у кого была разряженная батарея или перебой в питании, сталкивался с периодом, когда блок питания не соответствовал этому предположению. В любом случае устройствам требовалось определенное количество энергии (указанное либо в ваттах, либо в требованиях по напряжению и току). Их было подключено столько, что батарея или силовая установка просто не могли выдать столько мощности.
Если мощность, потребляемая определенной нагрузкой, оказывается выше, чем у большинства других (например, одного большого станка с ЧПУ или двигателя на объекте, на котором в противном случае работает только небольшое оборудование), это устройство вызовет наиболее значительное изменение напряжения источника. Когда эта большая машина обесточена, напряжение других ветвей будет выше. В тот момент, когда большая машина включается, ускоряется или иным образом изменяется, напряжение всех ветвей может быть изменено, даже если все они должны оставаться постоянными на уровне источника напряжения.
Добавляя все больше и больше ветвей к параллельной цепи, требования к мощности увеличиваются, даже если напряжение на каждой ветви теоретически остается постоянным. Общей проблемой в промышленности является расширение существующей системы управления путем добавления компонентов в виде новой параллельной ветви. По большей части это работает и удобно, так как, вероятно, уже есть шина питания и шина заземления. Но это не может работать вечно, и в какой-то момент общая потребляемая мощность превысит доступную мощность.

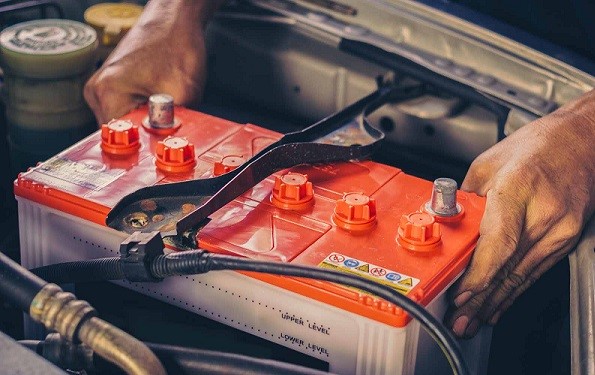

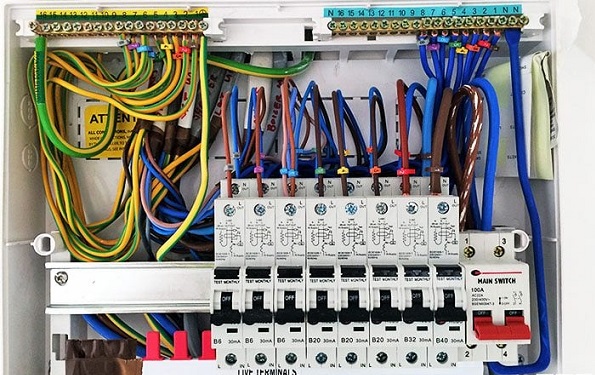

Рассмотрим оборудование, используемое некоторыми водителями в автомобиле, причем возьмем его по максимуму. Все в автомобиле питается от автомобильного аккумулятора, который заряжается от генератора во время движения автомобиля. В установившемся режиме автомобиль, вероятно, питает электронику автомобиля (0,1 А при 13,8 В = 1,38 Вт), зарядное устройство для смартфона в прикуривателе (5 Вт), инвертор для преобразования постоянного тока в переменный для некоторых устройств (300 Вт), радио очень высокой частоты (VHF) (1 А при 13,8 В = 13,8 Вт при приеме) и высокочастотное (HF) радио (1 А при 13,8 В = 13,8 Вт при приеме). Периодически пользователь будет передавать либо на УКВ, либо на КВ радио (50 Вт или 100 Вт соответственно). Большинство этих устройств подключаются через распределительный щит, соединяя их (грубо) параллельно с аккумулятором автомобиля и генератором.
Однажды пользователь-водитель может обнаружить, что автомобильная стереосистема перезагружается, когда он ведет передачу по УКВ-радио. Стереодисплей замигал, и иногда он автоматически выбрасывал компакт-диск, который был в нем. На первый взгляд это выглядело как проблема радиочастотных помех, поскольку она была связана с актом передачи. Еще через несколько дней зарядное устройство для смартфона на мгновение перестанет заряжаться во время передачи, и смартфон может распознать или не распознать зарядное устройство при восстановлении питания.
Примерно через неделю в машине сдох аккумулятор. Как выяснилось, генератор умирал, и его нужно было заменить. Слабый генератор не мог обеспечить необходимую мощность для работы всех устройств. Что особенно интересно в этой ситуации, так это то, что инвертор мощностью 300 Вт никогда заметно не барахлил во время этого процесса, хотя потреблял больше всего энергии. Тот факт, что устройство потребляет больше всего энергии, не означает, что оно первым пострадает от падения мощности. В этом случае конденсаторы, выполняющие роль кратковременного резерва мощности, обеспечивали необходимую мощность для этих кратковременных перепадов, но только инвертору.
Как говорится, «в теории между теорией и практикой нет разницы, а на практике она есть». Так и с реальными компонентами схемы по сравнению с идеализированными компонентами и схемами, нарисованными на бумаге или в программе САПР. Часто эти нюансы проявляются разочаровывающими способами: случайный перезапуск контроллера или переключение разветвления в цифровой схеме. При устранении неполадок с периодически возникающими проблемами учитывайте, что одной из причин может быть слишком много параллельных ветвей на одном источнике питания. Это не всегда так, но это просто еще одна потенциальная проблема, которую нужно проверить.
Как это всегда бывает при устранении неполадок, быстрое документирование может привести к более качественному анализу. Отмечая, когда впервые возникли проблемы, а также имея доступ к тому, когда определенные машины были установлены или обслуживались, вы укажете хорошему специалисту точный источник проблемы до того, как может произойти серьезная поломка машины. По крайней мере, в теории.
