Как проверить диоды и как проверить транзисторы цешкой
Как проверить диод с помощью мультиметра
Для специалиста по электронике очень важно иметь возможность определить, хорошо ли работает диод, поскольку это позволит ему заставить электронные устройства работать правильно. Однако это нужно знать не только техникам.
Для любителя электроники, который реализует схему или проверяет электронный проект, очень важно знать, есть ли какие-либо проблемы с электронными компонентами, которые он использует. Существуют цифровые мультиметры (цешки или приборы C-класса), которые очень легко проверяют диод, потому что они уже поставляются с этой опцией с завода.

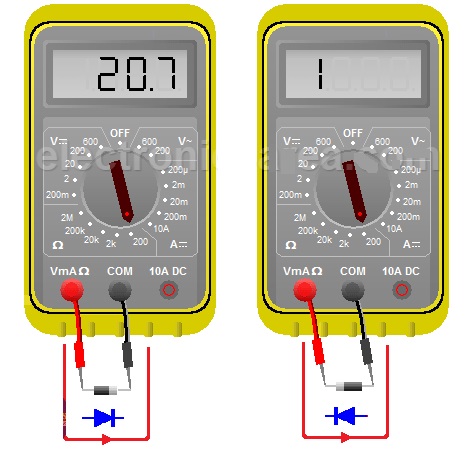

Соедините красный щуп с анодом диода (сторона без полоски), а черный щуп с катодом (сторона с полоской). Мультиметр будет подавать непрерывный ток на диод. Если он показывает низкое сопротивление, это означает, что диод смещен в прямом направлении и работает нормально. Если это сопротивление очень велико, это может быть признаком того, что это закороченный диод, и его необходимо заменить.
Соедините красный провод щупа с катодом, а черный – с анодом. Как и в предыдущем случае, мы хотим, чтобы ток протекал через диод, но теперь в противоположном направлении (от катода к аноду). Если показания показывают очень высокое сопротивление, то диод ведет себя так, как ожидалось, потому что он смещен в обратном направлении и ток почти не течет. Если показания показывают очень низкое сопротивление, это может означать, что диод замкнут накоротко и его необходимо заменить.
Как проверить транзистор с помощью мультиметра

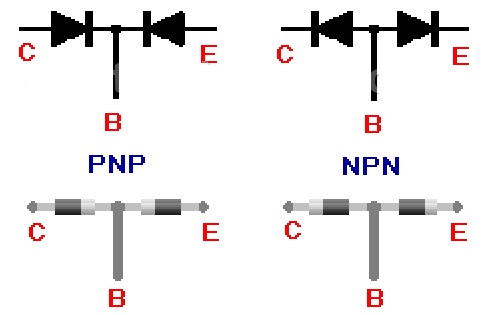

Для проверки транзисторов используется эквивалентная схема биполярного транзистора NPN и PNP. Эта эквивалентная схема состоит из двух диодов, и мы используем ту же технику, что и для проверки обычного диода. Проверка выполняется между клеммой базы (B) и клеммами E и C транзистора. Транзисторы NPN и PNP имеет противоположные методы.
Как и в случае с обычным диодом, если один из этих «диодов» (эквивалентные «диоды» транзистора) не работает должным образом, мы должны заменить транзистор. Примечание. Хотя этот метод очень надежен (99% во всех случаях), в некоторых случаях он не выполняется из-за характеристик транзистора или диода. Тем не менее, предлагается принять его как 100% надежный для практических целей.
