Любой инженер, достаточно взрослый, чтобы видеть или проектировать потребительскую электронику в 1990-х, помнит хаос мира без стандартных подключений для передачи данных и питания. Эта «до-USB» эпоха объясняет, почему у вас до сих пор хранится ящик с кабелями разных форм и размеров.
Название «универсальный», зашифрованное в слове USB буквой U, может показаться неверным, учитывая множество доступных опций. Однако до появления USB каждая компания и модель использовали собственные проприетарные разъемы для питания и передачи данных. Понадобилось время, но USB значительно сократил это разнообразие. Теперь инженерия стремится к дальнейшему упрощению: USB-C может стать действительно универсальным стандартом.
Что с множеством вариантов USB?
При разработке совместимых с USB устройств инженерам все еще приходится делать множество выборов. Вот основные моменты, которые нужно знать. Прежде всего, USB делится на четыре категории:
- Разъем (или штекер): любая физическая часть кабеля или устройства USB, которая вставляется в другое устройство.
- Порт: часть устройства, куда вставляется разъем.
- Тип: определяет физическую форму разъема или порта USB.
- Версия: конкретный USB-протокол, с которым совместимо устройство.
Ранее разъемы были представлены только типами A и B.
Type A зарекомендовал себя временем, а новые версии сохраняли обратную совместимость. Однако с каждой новой версией изменялся цвет порта и добавлялись дополнительные контакты для повышения скорости передачи данных и зарядки. Теперь этот культовый разъем заменяется на Type-C.

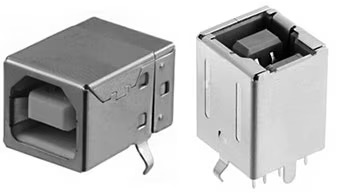

Type B встречается редко и используется в основном для крупных устройств, таких как принтеры. Для разных версий USB форма более крупных разъемов Type-B также будет меняться.

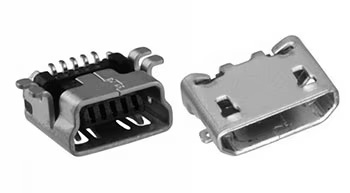

Более крупные разъемы USB со временем получили название стандартных, с появлением USB mini-A, micro-A, mini-B и micro-B. Если устройство не было маленьким, большинство производителей выбирали стандартные разъемы Type-A, а mini-A и micro-A остались редкими. Большинство периферийных устройств использовали mini-B и micro-B, исходя из доступности. На самом деле USB mini-B и micro-B стали теми формами, которые многие называют «mini-USB» и «micro-USB».

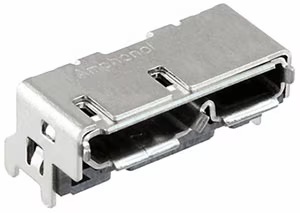

Как и его предшественники, micro-B меняет форму для работы с USB версии 3.2, но эти варианты также редки.
Старые кабели USB почти всегда имели разъем Type-A с одной стороны и Type-B (будь то стандартный, mini или micro) с другой. Это связано с тем, что передача данных в USB всегда была двунаправленной, тогда как питание раньше шло только от основного устройства (с портом Type-A) к периферийному (с портом Type-B). В последних версиях USB4 и USB4 2.0 питание стало двунаправленным, что требует использования USB-C как на основном устройстве, так и на периферийном.
Какие варианты USB должны выбирать инженеры при разработке устройств?
Ответ зависит от конкретного применения.
Стандартный USB-A все еще широко используется. Если важна обратная совместимость, лучше предусмотреть этот вариант.
Для высокой скорости передачи данных и зарядки USB-C — лучший выбор. Он поддерживает зарядку в обоих направлениях, скорость передачи до 40 Гбит/с и мощность до 240 Вт при напряжении 48 В и силе тока 5 А. USB-C можно назвать истинно универсальным разъемом. Он подходит как для основного, так и для периферийных устройств. Кабели USB-C двунаправлены, а порты полностью реверсивны — их нельзя вставить «вверх ногами». Поскольку это единственный порт, совместимый с текущими версиями USB, он также представляет будущее технологии. Фактически, его популярность растет настолько, что зарядные устройства и устройства-хосты начинают отказываться от Type-A.
Однако инженерия не всегда основывается на будущем и обратной совместимости. Стоимость, доступность комплектующих и существующие системы часто диктуют выбор.
Итоги
Буква «U» в USB пока не означает, что разъем стал универсальным. Поэтому каждый проект должен учитывать множество факторов. Скорость передачи данных, характеристики питания и размеры разъемов играют ключевую роль в выборе подходящей спецификации USB для вашего дизайна.
