Прецизионные операционные усилители (ОУ) – это особый класс усилителей, предназначенных для работы в схемах, где требуется высокая точность, стабильность и минимальные ошибки. Они используются в приложениях, где критичны параметры, такие как нулевое смещение, температурная стабильность и низкий уровень шума. Чтобы лучше понять их особенности, давайте рассмотрим, что делает их уникальными и как они отличаются от стандартных операционных усилителей.

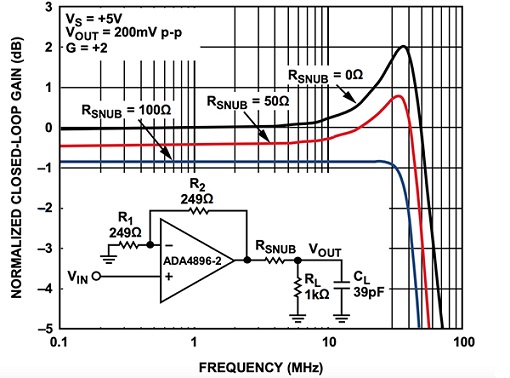

Основные характеристики прецизионных операционных усилителей
Прецизионные ОУ имеют ряд параметров, которые значительно превосходят стандартные ОУ по точности и стабильности. К таким параметрам относятся:
- Низкое входное напряжение смещения (Input Offset Voltage): это напряжение, которое необходимо приложить к входам ОУ, чтобы выходное напряжение стало равным нулю. У стандартных ОУ это напряжение может быть относительно высоким (до нескольких мВ), что приводит к нежелательным отклонениям в точных измерениях. В прецизионных усилителях входное смещение обычно составляет менее 1 мкВ
- Малый дрейф смещения с температурой (Low Input Offset Voltage Drift): смещение усилителя изменяется с изменением температуры окружающей среды. Прецизионные ОУ имеют очень малый температурный дрейф, что позволяет им работать стабильно даже при значительных колебаниях температуры. Этот показатель может составлять менее 0.1 мкВ/°C, что значительно лучше, чем у обычных ОУ
- Низкий входной ток смещения (Low Input Bias Current): входной ток смещения – это ток, который должен поступать на входы операционного усилителя, чтобы он корректно работал. Прецизионные усилители имеют очень низкие уровни этих токов (пикоамперные или даже фемтоамперные значения), что делает их идеальными для использования с высокоомными источниками сигналов
- Высокая точность и линейность: прецизионные ОУ предназначены для точного воспроизведения входного сигнала без значительных искажений или отклонений. Их коэффициент усиления и другие параметры остаются постоянными даже при изменении рабочих условий
- Низкий уровень шума: прецизионные усилители имеют очень низкий уровень шума, что особенно важно при работе с малыми сигналами в условиях, где даже небольшой уровень шума может исказить результат. Типичные значения шума в прецизионных усилителях составляют всего несколько нановольт на корень из герца (нВ/√Гц)
- Высокое отношение подавления синфазного сигнала (CMRR): прецизионные ОУ обладают улучшенным отношением подавления синфазного сигнала (Common Mode Rejection Ratio), что позволяет им эффективно отфильтровывать шумы или помехи, синхронные на обоих входах усилителя
Применения прецизионных ОУ
Прецизионные операционные усилители находят применение в тех областях, где требуются высокая точность, минимальные ошибки и высокая стабильность, особенно в условиях изменения температуры и других окружающих факторов. Вот несколько примеров:
- Медицинская аппаратура: в приборах для измерения биопотенциалов, таких как ЭКГ или ЭЭГ, прецизионные ОУ применяются для точного усиления малых сигналов с низким уровнем шума
- Измерительное оборудование: прецизионные усилители используются в цифровых мультиметрах, осциллографах и других высокоточных измерительных приборах, где важна точность показаний
- Датчики и сенсоры: в схемах с высокоомными источниками сигналов, таких как термопары или тензодатчики, использование прецизионных ОУ позволяет минимизировать ошибки измерения и обеспечить стабильность даже при изменениях внешних условий
- Инструментальные усилители: прецизионные ОУ часто применяются в составе инструментальных усилителей, которые требуют высоких характеристик точности и низкого уровня шума для работы с маломощными сигналами в шумных средах

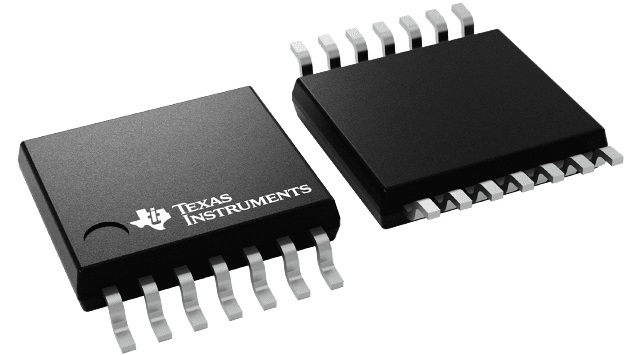

Чем прецизионные ОУ отличаются от обычных
На первый взгляд, прецизионные и стандартные операционные усилители могут выглядеть очень схоже, но их параметры значительно отличаются, что и определяет области их применения. Основные отличия включают:
- Входное напряжение смещения: у обычных ОУ это значение может быть достаточно высоким, иногда до нескольких мВ, тогда как у прецизионных оно обычно не превышает нескольких мкВ
- Температурная стабильность: прецизионные усилители имеют значительно меньший дрейф смещения с температурой. Это делает их пригодными для использования в средах с переменными температурными условиями
- Точность и воспроизводимость: прецизионные ОУ гораздо более точны в широком диапазоне рабочих условий. В обычных усилителях погрешности в работе могут проявляться из-за шумов, температурного дрейфа и других факторов
- Входной ток: стандартные операционные усилители могут иметь более высокий входной ток смещения, что приводит к ошибкам в цепях с высокоомными источниками. Прецизионные усилители обладают значительно меньшим входным током, что важно в точных измерениях
- Стоимость и энергопотребление: прецизионные операционные усилители, как правило, дороже и могут потреблять больше энергии, особенно если они настроены на высокую точность. Однако, для приложений, где критичны точность и стабильность, такие затраты полностью оправданы
Прецизионные операционные усилители представляют собой высокоточные устройства, которые играют ключевую роль в тех системах, где ошибки измерения недопустимы. Они отличаются низким напряжением смещения, высокой температурной стабильностью, низким уровнем шума и отличной линейностью по сравнению с обычными операционными усилителями. Их применение особенно актуально в медицинских устройствах, научных инструментах и высокоточных измерительных системах, где малейшая погрешность может существенно повлиять на результат.
