Обычный дешевый модуль nrf24l01+ pa/lna очень чувствителен к шуму, плохо экранирован и потребляет много энергии. Хотя некоторые продавцы обещают дальность связи этого радиомодуля до 1000 метров, на деле диапазон может не превысить и 10 метров. Но, к счастью, это можно исправить.
Добавьте правильный регулятор мощности
К примеру, вы можете использовать DC-DC регулятор мощности LM2596. Модулю nrf24l01+ pa/lna нужно минимум 120 мА на максимальной выходной мощности. Убедитесь, что ваш регулятор обеспечивает достаточный ток, и соедините землю GND между вашим внешним регулятором и системой управления (Raspberry Pi, Arduino, микроконтроллер и все в этом роде). Если возможно, лучше взять линейный регулятор мощности. Линейный регулятор мощности не имеет проблем с пульсацией на выходе.
Избавьтесь от шума источника питания

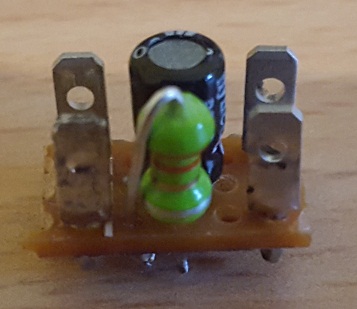

В случае, если вы купили дешевый регулятор мощности (например, клон LM2956s), вы, вероятно, теперь получили много шума на вашей шине питания. Сгладьте его с помощью простого LC-фильтра. Индуктивность 3.3 мкГн в совокупности с конденсатором емкостью 220 мкФ должны справиться с задачей. Просто соедините их на плате для прототипирования и подключите все это прямо после регулятора напряжения.
Экранируйте ваш модуль

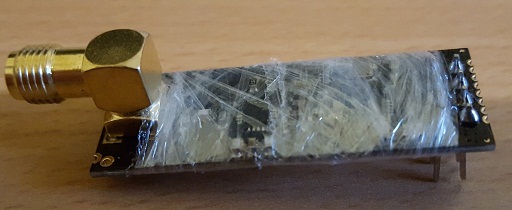

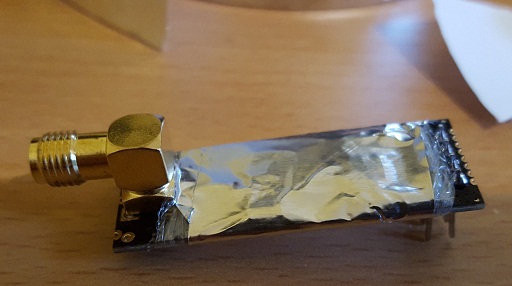

Обычный NRF24L01+ PA / LNA практически не экранирован. Но это можно быстро исправить. Просто сначала заверните его в непроводящую пленку, чтобы избежать появления короткого замыкания, а затем оберните все это в фольгу.
Примечание: Фольга должна касаться земли (GND) от разъема антенны.
Выберите правильный канал
Важно выбрать хороший канал для вашей радиочастотной сети. Сканер RF24 scanner может помочь вам в этом. Имейте в виду, что сторонние источники, такие как микроволновые печи, может снижать качество некоторых каналов.
Результат
С помощью таких модификаций можно добиться дальности работы до 1000 м при прямой видимости. В случае не прямой видимости, например, в лесу можно добиться 270 м. Что является довольно неплохим результатом и существенно расширяет дальность действия радиомодуля NRF24l01+ PA/LNA до его модификации.
