Схема подключения датчика температуры LM35 по двум проводам

Автор: Mike(admin) от 10-04-2015, 07:27

В современных приложениях мониторинга и регистрации параметров окружающей среды важным элементом является датчик температуры, который позволяет измерять температуру в достаточно широких диапазонах. На рынке сегодня представлено большое количество датчиков температуры с различными характеристиками и разного ценового диапазона. Некоторые датчики очень бюджетного уровня измеряют температуру с немалой погрешностью, но тем не менее достаточной для не ответственных приложений. Другие, прецизионные, измеряют температуру очень точно, но могут стоить недешево. Тем не менее есть золотая середина, и одним из ее представителей является прецизионный датчик температуры LM35, который стоит довольно недорого. Он характеризуется широким диапазоном измеряемых температур, большой точностью измерения и калиброванным выходом по напряжению.


Датчик температуры LM35 компании National Semiconductor является очень популярным по двум причинам: он вырабатывает выходное напряжение, прямо пропорциональное измеряемой температуре в градусах Цельсия, что исключает необходимость делать программный перевод градусов по Фаренгейту в градусы по Цельсию, и он позволяет измерять температуру ниже нуля. Как было отмечено выше, датчик температуры LM35 достаточно точен, его точность составляет примерно ±0.25 °C, если измерения производятся в щадящих комнатных условиях. В других случаях его точность составляет ±0.75 °C.


Недостатком же этого устройства является то, что в соответствии со своей стандартной схемой подключения он должен быть соединен по трем проводам. Но этот недостаток легко устранить, воспользовавшись приведенной схемой. При таком двухпроводном соединении датчик LM35 в состоянии измерять температуру в диапазоне от -5 до +40 °C. Также по такой схеме можно соединять некоторые другие датчики, например, датчик газового котла.

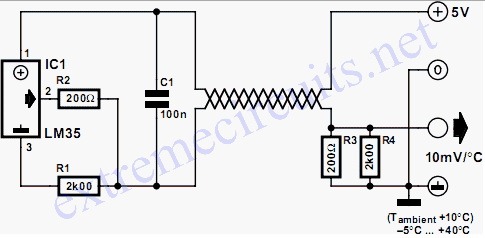

Схема подключения датчика температуры LM35 по двум проводам

На самом деле, представленная схема является зависящим от температуры источником тока, поскольку в ее основе лежит зависимость изменения тока от изменения температуры. Значения резисторов R3 и R4 рассчитаны таким образом, чтобы на один градус приходилось 10 мВ. Чтобы добиться хорошей точности измерений, желательно использовать прецизионные резисторы. Здесь следует отметить, что сопротивление потерь в кабеле между датчиком и измерительной цепью может привести к погрешности измерения приблизительно 1 °С на каждые 5 Ом. Конденсатор С1 устраняет нежелательные помехи и шум сигналов. При температуре окружающей среды 25 °C схема вырабатывает около 2 мА.




© digitrode.ru
