Все электрическое и электронное измерительное оборудование подвержено ошибкам и погрешностям измерения, вызванным внешними или внутренними факторами. Такие ошибки и погрешности можно устранить с помощью процесса, известного как калибровка оборудования.
Счетчик электроэнергии также проходит калибровку. Это процесс, используемый для определения и устранения ошибок при измерении энергии. Некоторыми из факторов, которые вносят ошибки в счетчик электроэнергии, являются текущие ошибки, вызванные фазовым углом, трансформаторами напряжения и ошибки, вызванные кварцевыми генераторами.

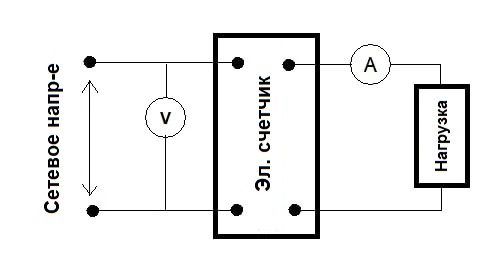

Счетчик электроэнергии разработан так, чтобы иметь определенные характеристики и константы параметров, которые предоставляют необходимую информацию о количестве оборотов диска и энергии, измеренной в джоулях. Эти характеристики и константы параметров указываются производителями счетчиков энергии. Далее приведена схема, обеспечивающая успешную калибровку измерителя.
Прежде чем приступить к калибровке счетчика электроэнергии, обязательно выполните настройку нагрузки, проскальзывания, запаздывания и т. д. Как правило, число оборотов счетчика энергии очень велико, и его измерение не может быть достигнуто в электрических лабораториях. Таким образом, мы должны сделать несколько предположений для достижения нашей цели. Число оборотов (м) диска счетчика энергии равно 10 на n джоулей электрической энергии в характеристической константе. Исходя из предположения, мы можем провести расчет энергии (E), которая вычисляется по m с использованием уравнения.
Если энергия, откалиброванная для 10 оборотов, равна энергии, потребляемой нагрузкой за это время и оборот, счетчик энергии не имеет погрешности. Энергия, потребляемая нагрузкой, обозначается обозначением ET. Эта энергия также известна как истинная энергия, отсюда и обозначение. Нагрузки, прилагаемые к измерителю энергии, изменяются, и время, необходимое для 10 оборотов, оценивается с помощью секундомера и записывается. Такие параметры, как ток и напряжение, контролируются с использованием необходимого оборудования и заносятся в таблицу, где помимо тока и напряжения также указываются мощность, энергия (E1 = PTJ) и погрешность.
Для определенного оборота энергия счетчика E остается постоянной, в то время как энергия, потребляемая нагрузкой ET, изменяется и рассчитывается теоретически. Следовательно, когда счетчик находится под различными электрическими нагрузками, мы можем вычислить процентную погрешность, используя приведенную формулу.

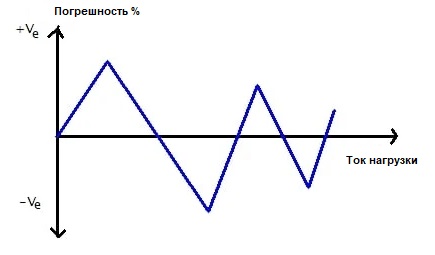

Калибровка счетчика энергии может быть получена с помощью графика. Это стало возможным благодаря построению графика процентных ошибок относительно текущих значений I. Графическое представление калибровки счетчика энергии известно как ошибка калибровки. Первоначально значение тока нагрузки равно нулю, поэтому процентной ошибки нет, поскольку значения энергий E и ET равны нулю. На следующем рисунке приведен пример калибровочной кривой счетчика электроэнергии.
Погрешность, рассчитанная в процентах, может быть отрицательной или положительной. Пределы погрешности тока нагрузки можно определить, просто внимательно изучив и наблюдая за построенной калибровочной кривой. Если предел выходит за пределы желаемого параметра, вам необходимо настроить диапазон ошибок до желаемого диапазона, применяя различные настройки, например, трение, запаздывание и ползучесть.
Далее приведена пошаговая процедура, используемая для калибровки счетчиков электроэнергии:
- Подключите вашу цепь в соответствии со схемой, приведенной на первом рисунке
- Проверьте номинальное напряжение счетчика и подайте его на счетчик, который изначально не имеет нагрузки
- Убедитесь, что в вашем подключении катушка тока подключена последовательно с электрической нагрузкой, а катушка давления шунтирована с входным напряжением источника питания
- Запишите ток, напряжение и время для конкретного оборота диска
- Используя приведенную выше формулу процентной погрешности, вычислите теоретическую погрешность в процентах
