В преддверии Хэллоуина те кто отмечает этот праздник зачастую задумываются, какой бы костюм надеть в этот раз. Радиолюбители и энтузиасты в области электроники могут создать костюм своими руками с какой-нибудь хитроумной электронной начинкой.
В данном материале предлагается сделать довольно простой костюм на основе Arduino, представляющий собой игровой автомат с яркими светодиодами, что, безусловно, привлечет внимание публики.
Компоненты для создания костюма
Костюм состоит из двух частей: футболки и кепки. Для футболки потребуются следующие элементы:
- Сама футболка (белая)
- Старая или новая футболка, рубашка или просто белая тряпка, которую не жалко порезать
- Один метр светодиодной ленты с адресуемыми светодиодами
- Плата Arduino (в данном случае использовалаь плата Arduino UNO)
- Один пакетик клеящейся ткани типа Heat-N-Bond
- Батарейный держатель для четырех пальчиковых (AA) батареек
- Сами батарейки
- Утюг
- Термотрансферная бумага с картинкой экрана игрового автомата
Для кепки потребуется:
- Сама кепка
- Клеевой пистолет
- Комплект мигающих светодиодов Flashing led kit
- Два ночных фонаря
- Батарейка 9 В
- Прозрачная клейкая лента
- Небольшой кусок картона
- Две шайбы для фиксации
Нанесение рисунка и подготовка карманов для светодиодной ленты
Положите термотрансферную бумагу с картинкой экрана игрового автомата на футболку и отцентрируйте ее. Возьмите нагретый утюг и водите им по тыльной стороне этой бумаги, чтобы изображение полностью перенеслось на футболку. Дайте бумаге полностью остыть, прежде чем пытаться ее удалить. Если вы, аккуратно снимая бумагу, заметили, что в некоторых местах изображение не перенеслось, то повторно нагрейте это место до полного переноса.

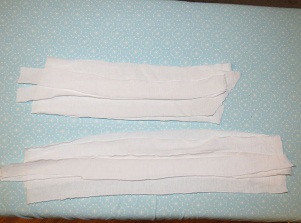

Теперь нужно закрепить светодиодную ленту. Отрежьте четыре полоски от какой-нибудь старой футболки или другой белой тряпки. Также возьмите соответствующие им по длине полоски клеящееся ткани Heat-N-Bond, которые по ширине будут больше.

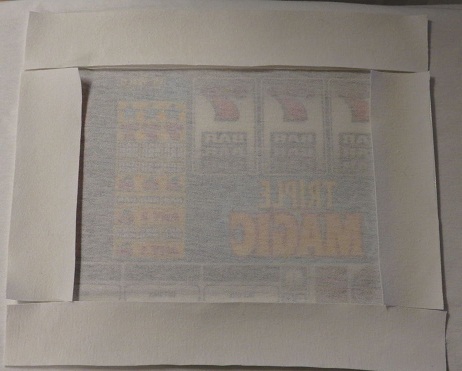

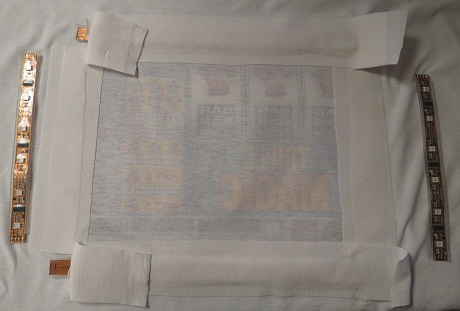

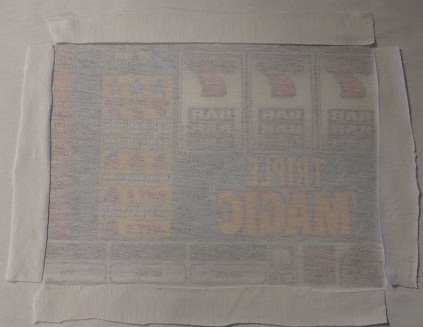

С обратной стороны футболки положите ленты обычной ткани по периметру изображения и поверх них прикрепите ленты клеящейся ткани.

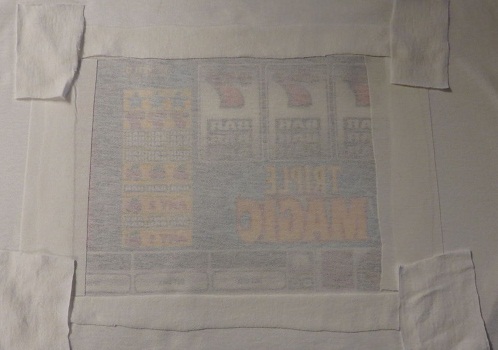

Отрежьте квадратные куски ткани и прикрепите их по концам лент таким образом, чтобы получилось некое подобие длинного кармана.
Установка светодиодной ленты
Отрежьте светодиодную ленту таким образом, чтобы на двух лентах было по шесть светодиодов и еще на двух по десять. Вставьте длинные ленты в верхний и нижний карманы, сформированные из лент ткани, а короткие в боковые.

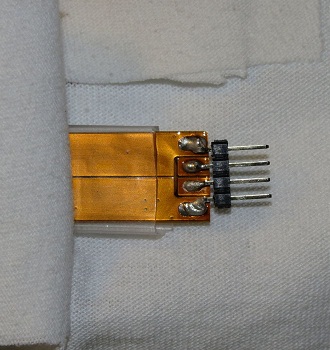

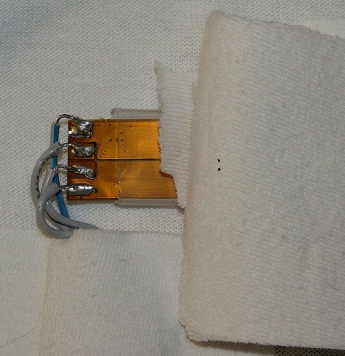

Припаяйте ленты друг с другом и на конце одной ленты припаяйте четырехвыводной разъем с линиями 5v+, 5v-, DI, CI для подключения. Эти линии в последствии должны быть подключены к Arduino следующим образом: 5v+ – +5V, 5v- – GND, DI – D11, CI – D13. Скетч для Arduino можно скачать здесь.
Корпус

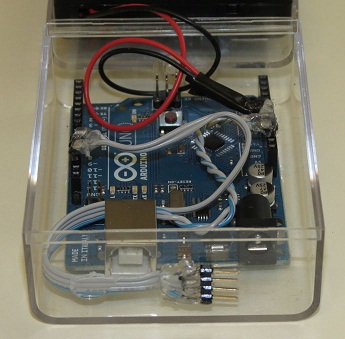

Плату Arduino и батарейный отсек для ее питания необходимо поместить в каой-нибудь небольшой корпус. В данном случае был использован корпус из прозрачного пластика.

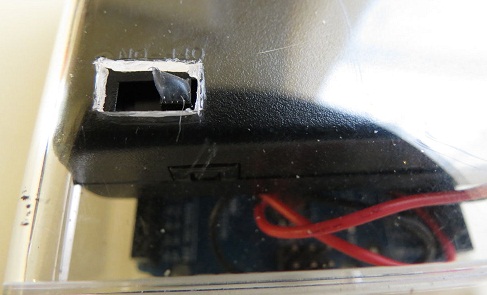

Проделайте в нем отверстия для подключаемых к лентам проводов и выключателя на корпусе батарейного отсека. Провода, идущие от этого отсека, должны быть подключены к Arduino так: красный – +5V, черный – GND.
Светящаяся кепка

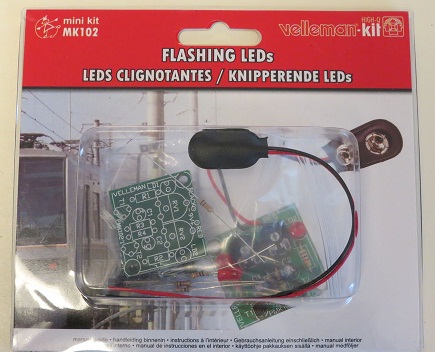

Соберите набор Flashing led kit.

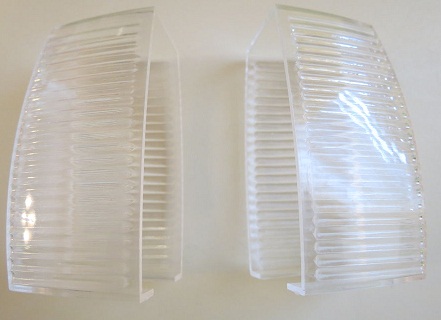

Затем разберите ночные фонари, взяв от них прозрачные крышки.

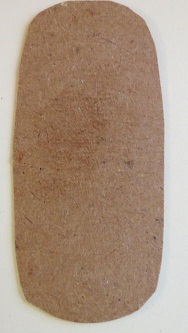

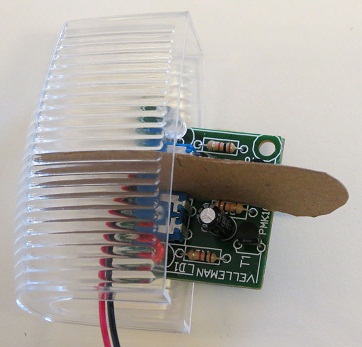

Вырежьте небольшой кусок картона, как показано на рисунке ниже, и приклейте его посредине прозрачной крышки. Такая конструкция будет выступать в качестве фиксатора для Flashing led kit.

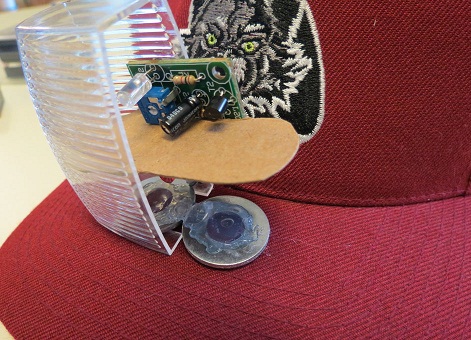

Затем нужно взять шайбы, выровнять их так, чтобы они надежно держали прозрачные крышки на козырьке кепки и налить в их центр клей, чтобы они крепко зафиксировались на этом козырьке.

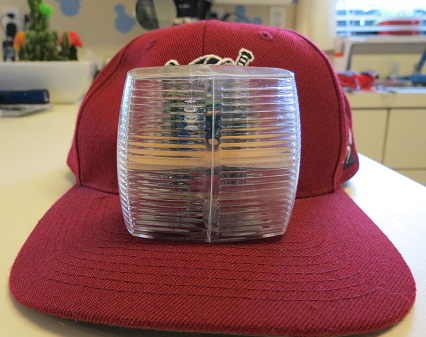

Соберите обе крышки вместе и для надежности обмотайте их прозрачной лентой.

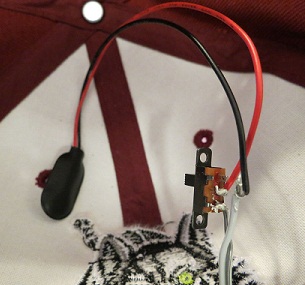

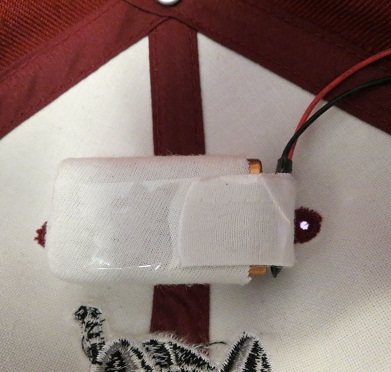

Проделайте небольшое отверстие в кепке и проденьте в него провода для батарейки. Саму батарейку 9 В приклейте с другой стороны кепки.
Таким образом, создание интересного и запоминающегося костюма для Хэллоуина представляет собой довольно простое занятие. Все компоненты для этого костюма стоят недорого, и их вполне можно достать. Даже изображение экрана игрового автомата можно найти без проблем в интернете, например, можно зайти на казино вулкан официальный сайт играть онлайн и взять подходящее изображение. Благодаря популярной нынче платформе Arduino процесс создания костюма с электронной начинкой упрощается в разы. И в целом это отличный проект для новичков в электронике и в деле разработки различных устройств на Arduino.
